応用
地面、施設内外、屋外、ケーブル運河内、水中など、ケーブルがより大きな機械的ストレスや引張歪みにさらされない条件での静的用途に適した中電圧電源ケーブル。誘電損失係数が非常に低く、動作寿命全体にわたって一定であること、および半導電性材料の内側および外側スクリーン（一工程で押出成形）でしっかりと長手方向に接合された XLPE 材料の優れた絶縁特性により、このケーブルは高い動作信頼性を備えています。変電所、開閉器、発電所、産業プラントで使用されます。外部衝撃の影響を避けるため、導体と絶縁体の間に押し出された密着半導電層と同心円状の銅導体により、電界の制限と部分放電に対する耐性を確保しています。

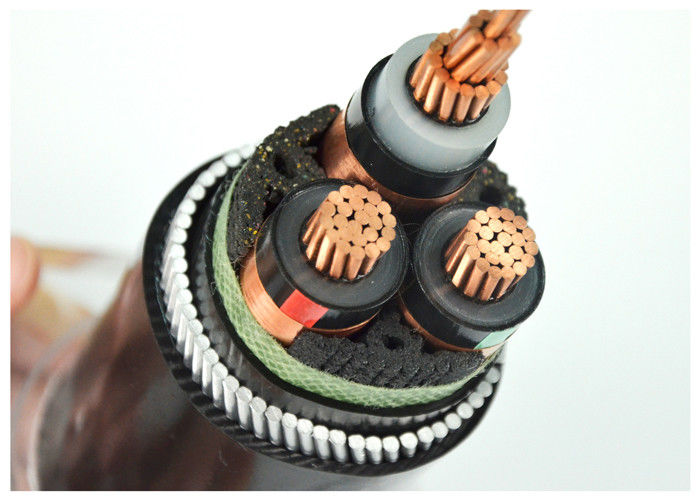

工事
| 導体： | Cu 丸型導体、マルチワイヤ撚り圧縮 (RM)、クラス 2 準拠HRN HD 383 / IEC 60228 / DIN VDE 0295 に準拠 |
| 内側の画面: | 導体上の押し出された半導電性スキン |
| 絶縁： | XLPE (架橋ポリエチレン、最近のマーク: PE-X) コンパウンド DIX 8 準拠HRN HD 620 S1 ili 2XI1 に準拠DIN VDE 0207 ディオ 22 に準拠 |
| 外部画面: | 絶縁体上に押し出された半導電性スキン、絶縁体と縦方向に接合 (+ 半導電性材料のテープ) |
| 導体画面: | 逆螺旋で巻かれた銅テープ |
| フィラー: | フィラーストリップ、糸、または紙 |
| ラッピング: | 不織布ラッピングテープまたは難燃性または防水性 |
| 内張り: | 押出PVC |
| 鎧： | 亜鉛メッキ鋼線 |
| 全体のシース | ポリ塩化ビニル (PVC) または FR-PVC、PE、LSOH |
| シース色 | 黒、赤またはカスタマイズされた |
規格
IEC 60502、60228、60332、60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 クラス 2 (構造)
技術データ
| 試験電圧 | 6/10kV | [kV] | 21/5分 |
| 12/20kV | [kV] | 42 / 5分 | |
| 18/30kV | [kV] | 63 / 5分 | |
| 温度範囲 | 動いている | -20℃～+90℃ | |
| 修理済み | -20℃～+90℃ | ||
| 動作温度 | 短絡 | ℃ | 250 |
| 短絡時間 | 最大。 | [秒] | 5 |
| 曲げ半径 | 分。 | ×直径 | 15 |
| 可燃性 | 標準 | EN 50265-2-1 |
証明書
ISO、CE、ケマ、IEC、RoHS、CCC、P3Cその他、ご要望に応じて
注文に関するアドバイス
定格電圧
アプリケーション規格:IEC/BS/UL/GB
コア数
導体サイズ $ 構造
断熱材の種類
装甲か非装甲か。防具の場合は防具の種類と素材
シースの要件
ケーブルの長さと梱包要件
その他の要件
仕様
| ノム。導体断面図 | 素線数/直径指揮者の | 断熱材の厚さ | 内部シースの厚さ | 直径アーマーワイヤーの | シースの厚さ | 約外径 | おおよその重量 | 最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | 個/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) |
| 3×50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3×70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3×95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3×120 | 24/2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3×150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3×185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3×240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3×300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3×400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
