装甲電気ケーブル
>
|
| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | ISO,CE,IEC,TUV,KEMA |

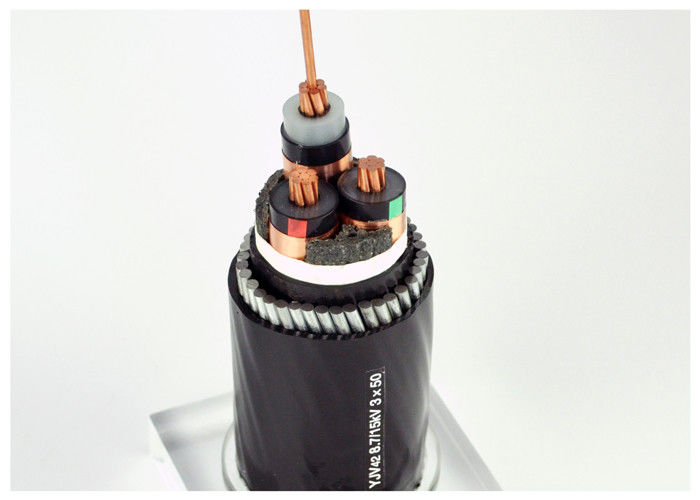

構造
1..... 横断した赤銅
2..... 半導体材料の内層
3..... 交差式ポリエチレンから作られたコア隔熱
4..... 半導体材料の外層
5..... 半導体テープ
6..... 銅線のスクリーン
7..... フィルラー ストライプ,糸,紙
8..... 織物ではない包装テープまたは阻燃剤
9..... 押し出されPVC内面カバー
10.... 鉄筋テープ 装甲
11.... 総容量:ポリビニル塩化物 (PVC) またはFR-PVC,PE,LSOH
適用する
地面,内外施設,屋外,ケーブル運河,水中における静的適用のための中電圧電源ケーブルケーブルがより重い機械的ストレスや拉伸ストレッチにさらされない条件で.
耐電性損失因子は非常に低く,使用寿命全体にわたって一定であり,XLPE材料の絶妙な保温特性により,半導体材料の内側と外側のスクリーンで長さでしっかりとスプレーされた (単一のプロセスで挤出),ケーブルは高い運用信頼性を持っています.
トランスフォーマー・ステーション,スイッチ・ブロック,電気発電所,工業施設で使用されます
外部からの衝撃の影響を避けるため,接着する半導体層を導体と隔離体の間に突出させ,同心銅導体と共に,電気フィールドの制限と部分放電への抵抗を保証する.
スタンダード
国際:IEC 60502-2,IEC 60228
中国: GB/T 12706.2-2008
他の基準などBS,DIN,ICEA 要求に応じて
仕様
| MV ((6kV~35kV) 電源ケーブル | |||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | コア番号 | 導体の横断面積 (mm2) | |
| xlpe隔熱 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリ | |
| クーコア | アル・コア | ||
| YJV,N2XSY;PVCで覆われた電源ケーブル | YJLV,NA2XSY;PVCで覆われた電源ケーブル | ||
| YJV22 鋼鉄テープ装甲 電源ケーブルはPVCで覆われています | YJLV22 鋼鉄テープ装甲 電源ケーブル | ||
| YJV32,YJV42;鋼鉄の電線,PVCで覆われた電源ケーブル | YJLV32,YJLV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
| pvc保温 | |||
| クー・コア | アル・コア | ||
| VV ((VY);PVC ((PE)) 覆い付き電源ケーブル | VLV ((VLY);PVC ((PE)) 覆い付いた電源ケーブル | ||
| VV22 ((VV23);鋼テープ装甲,PVC ((PE) 覆い電源ケーブル | VLV22 (VLV23);鋼テープ装甲,PVC (PE) 蓋付き電源ケーブル | ||
| VV32 ((VV33),VV42 ((VV43);鋼鉄の電線,PVC (PE) の電源ケーブル | VLV32(VLV33),VLV42(VLV43);鋼鉄ワイヤ装甲,PVC(PE) 蓋付き電源ケーブル | ||
テクニカルデータ
最大電導体温度: 標準温度以下 (90°C緊急事態 (130°C短回路は5秒以上 (250°C) 条件について
環境温度は最低0°C,設置後,ケーブルが固定位置にある場合にのみ
折りたたみ半径: 20 x 単核の非装甲ケーブルのケーブルO.D
単核装甲ケーブルのケーブルO.D 15 x
15 x 多核型非装甲ケーブルのケーブルO.D
多コア装甲用ケーブルの12xケーブルO.D
証明書
ISO についてCE,KEMAIECはRoHS,CCC,P3C要求に応じて他の
注文
定位電圧
適用基準:IEC/BS/UL/GB
コア数
導体サイズ $ 構造
断熱装置の種類
装甲式でも装甲式でも装甲品の種類と材料
蓋 の 必要性
ケーブルの長さと梱包の要件
他の要件
技術パラメータ
| 導体の横断面 | 導演の糸番号/dia | 隔熱厚さ | 内部蓋の厚さ | 装甲ワイヤのダイア | 蓋の厚さ | オーダーダースだ | 体重 約 | 最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 3 × 25 | 7/2. 7/2.14 | 3.4 | 1.3 | 2.5 | 2.5 | 49.0 | 4579 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2. 7/2.52 | 3.4 | 1.3 | 2.5 | 2.6 | 52.0 | 5097 | 0.524 | 21 | 140 | 155 |
| 3 × 50 | 10/2. 10/2.52 | 3.4 | 1.4 | 2.5 | 2.7 | 54.0 | 5802 | 0.387 | 21 | 165 | 180 |
| 3 × 70 | 14/2 だった52 | 3.4 | 1.5 | 2.5 | 2.8 | 58.0 | 6788 | 0.268 | 21 | 210 | 220 |
| 3 × 95 | 19/2 だった52 | 3.4 | 1.5 | 2.5 | 2.9 | 62.0 | 7812 | 0.193 | 21 | 255 | 265 |
| 3 × 120 | 24時間 24時間52 | 3.4 | 1.6 | 2.5 | 3.1 | 65.0 | 8929 | 0.153 | 21 | 290 | 300 |
| 3 × 150 | 半分の30です52 | 3.4 | 1.7 | 2.5 | 3.2 | 68.0 | 10125 | 0.124 | 21 | 330 | 340 |
| 3 × 185 | 37/2 だった52 | 3.4 | 1.7 | 3.15 | 3.3 | 72.0 | 12403 | 0.0991 | 21 | 375 | 380 |
| 3 × 240 | 48/2 だった52 | 3.4 | 1.8 | 3.15 | 3.5 | 78.0 | 14646 | 0.0754 | 21 | 435 | 435 |
| 3 × 300 | 61/2 だった52 | 3.4 | 1.9 | 3.15 | 3.7 | 83.0 | 17014 | 0.0601 | 21 | 495 | 485 |
