| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | ISO,CE,IEC,TUV,KEMA |
MV ((6kV~35kV) 電源ケーブルの詳細
YJ:XLPE隔熱装置
V:PVCカバー
32鋼鉄鉄筋装甲3コア
22鋼鉄テープ装甲3コア
72: アルミワイヤ装甲 核1
62鋼筋のテープ装甲 核
ZR: 耐火性

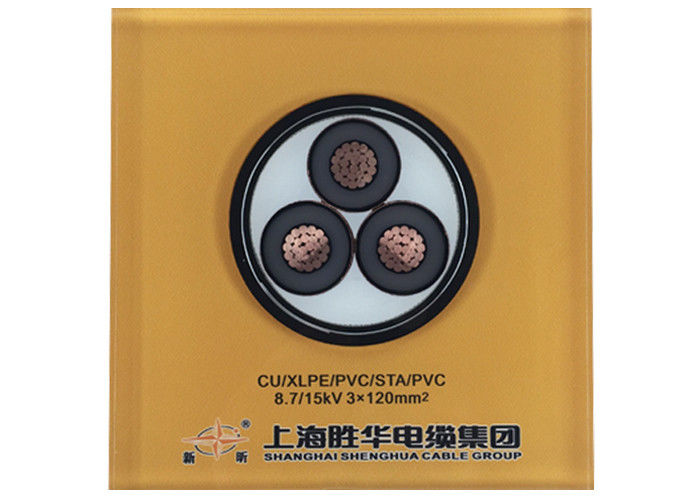

建設
1..... 横断した赤銅
2..... 半導体材料の内層
3..... 交差式ポリエチレンから作られたコア隔熱
4..... 半導体材料の外層
5..... 半導体テープ
6..... 銅線のスクリーン
7..... フィルラー ストライプ,糸,紙
8..... 織物ではない包装テープまたは阻燃剤
9..... 押し出されPVC内面カバー
10.... ステンレスステールテープ 装甲
11.... 総容量:ポリビニル塩化物 (PVC) またはFR-PVC,PE,LSOH
| MV ((11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | コア番号 | 導体の横断面積 (mm2) |
| xlpe隔熱 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリ |
| クーコア | ||
| YJV,N2XSY;PVCで覆われた電源ケーブル | ||
| YJV22 鋼鉄テープ装甲 電源ケーブルはPVCで覆われています | ||
| YJV32,YJV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
| アル・コア | ||
| YJLV,NA2XSY;PVCで覆われた電源ケーブル | ||
| YJLV22 鋼鉄テープ装甲 電源ケーブル | ||
| YJLV32,YJLV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
適用する
トランスフォーマー・ステーション,スイッチ・ブロック,電気発電所,工業施設で使用されます
地面,内外施設,屋外,ケーブル運河,水中における静的適用のための中電圧電源ケーブルケーブルがより重い機械的ストレスや拉伸ストレッチにさらされない条件で.
基準
国際:IEC 60502-2,IEC 60228
中国: GB/T 12706.2-2008
他の基準などBS,DIN,ICEA 要求に応じて
テクニカルデータ
- DIN VDE 0276 Part 603, HD 620, IEC 60502, BS 6622 に基づく電源ケーブル
- 最大温度範囲 +90 °C
- 設置中の温度 0 °C から +70 °C
- 短回路温度 +250 °C (最大5秒)
- 定位電圧 Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (低BS), 18/30 kV, 19/33 kV (低BS)
- 稼働電圧 3.6/6 kV = 最大 7.2 kV 6/10 kV = 最大 12 kV 18/30 kV = 最大 36 kV
- 試験電圧 AC 3.6/6 kV = 11 kV 5 分まで 6/10 kV = 21 kV 5 分まで 18/30 kV = 63 kV 5 分まで
- 最小の曲線半径 約15ケーブル直径
| 試験電圧 | 6 / 10 kV | [kV] | 21 / 5 分 |
| 12 / 20kV | [kV] | 42 / 5分 | |
| 18 / 30 kV | [kV] | 63 / 5 分 | |
| 温度範囲 | 動いている | -5°Cから+70°C | |
| 固定 | -20°Cから+70°C | ||
| 動作温度 | 短回路 | °C | 250 |
| 短回路時間 | マックス | [秒] | 5 |
| 曲がる半径 | ミニ | x 直径 | 15 |
| 炎症性 | 標準 | EN 60332-1-2 |
*) 梱包: CUT = 異なる長さのケーブルをドラムまたはロールに,必要な長さで切断することが可能です
証明書
ISO についてCE,KEMAIECはRoHS,CCC,P3C要求に応じて他の
電圧,コア,横切りの表
| ポイント | A,Bカテゴリー | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| A,Bカテゴリー | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| 単核 | mm2 | 25~1200 | 25~1200 | 35~1200 | 50〜1200 | 50〜1200 | 50〜1200 |
| 3コア | mm2 | 25〜400 | 25〜400 | 35~400 | 50〜400 | 50〜400 | 50〜400 |
A 級目電圧のケーブルは,接地障害の持続時間が 1 分を超えない場合に使用する.B 級目電圧のケーブルの場合,接地障害の持続時間は通常1時間を超えない.最大持続時間は8時間以上で,年間地故障持続時間は合計で125時間以上で,カテゴリCは,すべてのシステム AとBカテゴリを想定します.
梱包と輸送
輸出用のケーブルは,木製のドラムまたは木と鋼のドラムによって十分に梱包され,保護されています.梱包材料は,ケーブルの重量とサイズに依存します.海上港へ送られたすべてのケーブルドラムは安全ベルトでしっかり固定されています. 海上貨物中に動きがないことを確認します.コンテナのサイズは,総積載された貨物の重量または顧客の要求に応じて選択されます..
サービス
* 私たちは,中国最大の電気ワイヤと電源ケーブルの製造者の1つであり,生産とマーケティングの経験が20年以上あります.
* 私たちはOEMを受け入れます.ケーブルサイズと材料はカスタマイズされています.Urの独自のロゴと独自のデザインは歓迎されています.私たちはあなたの要件と説明に従って生産します.
* 詳細な製品情報については,私たちに問い合わせを送信してください. 我々は12時間以内にフィードバックを与えるでしょう.
