地下亜鉛メッキ鋼線装甲XLPEケーブルPVCインナーカバーYJV
説明:
CU/XLPE/STA/PVC、IEC 60502
IEC 60502、IEC 60228、GB/T 12706.1-2008。
CE、CCC、KEMA

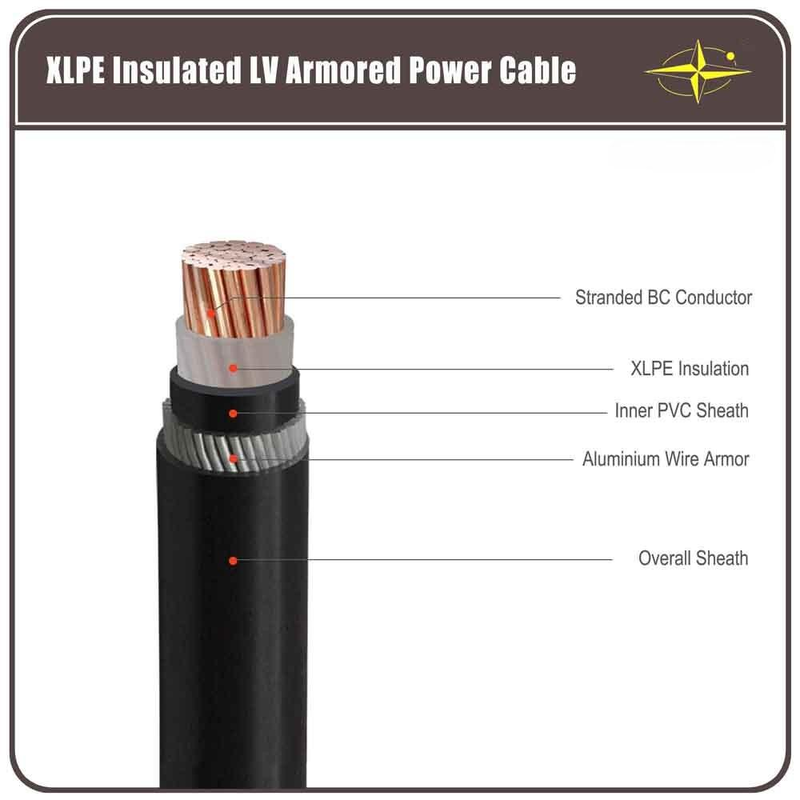

構造物
導体：C円形銅より線導体、IEC 60228 クラス 2 に準拠
絶縁：XLPE/A
内側カバー: PVC
装甲: 亜鉛メッキ鋼線またはテープ
シース：PVCタイプST2IEC 60502に準拠、黒
注記：規格に従った絶縁色または顧客の要求
アプリケーション
定格電圧35kv以下の送配電線に使用されます。 PVC絶縁電力ケーブルと比較して、XLPE電力ケーブルは、電気、機構、耐熱性、耐老化性、耐環境ストレス性、耐化学腐食性に優れているだけでなく、構造が簡単で軽量、敷設による制限がなく、長期間の使用に耐える高温耐性を備えています。
屋内と屋外の敷設に。設置中に一定の牽引力には耐えられますが、外部からの機械的な力には耐えられません。規格
国際的：IEC 60502、IEC 60228
中国: GB/T 12706.1-2008
その他の規格などリクエストに応じて BS、DIN、ICEA
技術データ
定格電圧:2-35kV
マックス。導体温度。： 普通 （90℃)、5秒以内の短絡(160℃断面積が30未満の場合0mm2、140℃断面積が30を超える場合0mm2)
分。 あ周囲のT従業員。:周囲温度が 0 度を下回る場合、ケーブルは予熱されます。℃
分。曲げ半径:シングルコアケーブル 20(d+D)±5%
多芯ケーブル 15(d+D)±5%
証明書
CE、RoHS、CCC、KEMA、その他ご要望に応じて対応可能
4 電圧、コア、断面積の表
| アイテム | カテゴリーA、B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| カテゴリーA、B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| シングルコア | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| 3コア | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
カテゴリ A 定格電圧のケーブルは、1 分以内の場合に使用されます。地絡継続時間。カテゴリ B 定格電圧のケーブルの場合、地絡持続時間は通常、最大 1 時間を超えません。継続時間は 8 時間を超えてはならず、年間地絡継続時間は合計 125 時間を超えてはなりません。カテゴリ C には、カテゴリ A および B を除くすべてのシステムが含まれます。
ご注文ごとに、最も厳密な納期スケジュールを満たすことができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
