適用する
トランスフォーマー・ステーション,スイッチ・ブロック,電気発電所,工業施設で使用されます
地面,内外施設,屋外,ケーブル運河,水中における静的適用のための中電圧電源ケーブルケーブルがより重い機械的ストレスや拉伸ストレッチにさらされない条件で.
外部からの衝撃の影響を避けるため,接着する半導体層を導体と隔離体の間に突出させ,同心銅導体と共に,電気フィールドの制限と部分放電への抵抗を保証する.

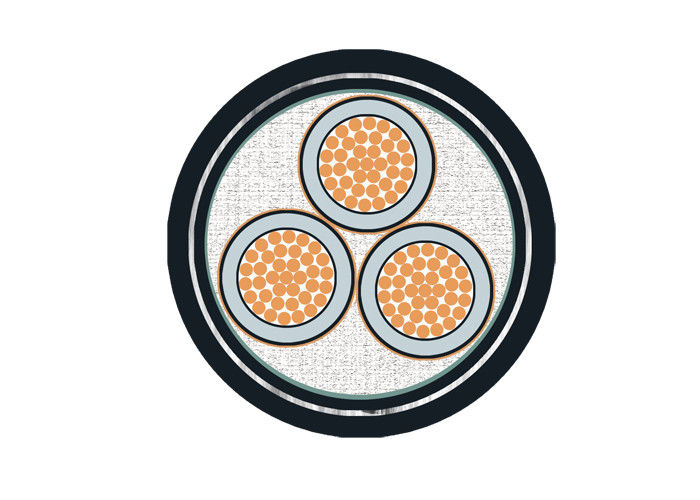

建設
| 指揮者: | クア/アル丸い導体,多線連線圧縮 (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295 に準拠するクラス2 |
| 画面内側: | 導体上の外押しした半導体皮革 |
| 隔熱: | XLPE (クロスリンクポリエチレン,最近のマーク:PE-X) 化合物 DIX 8 HRN HD 620 S1 ili 2XI1 DIN VDE 0207 dio 22 に準拠 |
| 外部画面: | 断熱材の上に外押しした半導体皮革,断熱材で縦横にスプレイス (+半導体材料のテープ) |
| 指揮者スクリーン: | 銅のテープが反ヘリックスに包まれた |
| フィルター: | フィルラー ストライプ,糸,紙 |
| 包装: | 非織物包装テープや耐火性または防水性 |
| 内部カバー: | エクストルーデッドPVC |
| 装甲: | 鋼鉄線,テープ装甲 |
| 総容器 | ポリビニル塩化物 (PVC) またはFR-PVC,PE,LSOH |
| カバーの色 | 黒色,赤色,またはカスタマイズ |
YJ:XLPE隔熱装置
V:PVCカバー
32鋼鉄鉄筋装甲3コア
22鋼鉄テープ装甲3コア
72: アルミワイヤ装甲 核1
62鋼筋のテープ装甲 核
ZR: 耐火性
基準
国際:IEC 60502-2,IEC 60228
中国: GB/T 12706.2-2008
他の基準などBS,DIN,ICEA 要求に応じて
| 試験電圧 | 6 / 10 kV | [kV] | 21 / 5 分 |
| 12 / 20kV | [kV] | 42 / 5分 | |
| 18 / 30 kV | [kV] | 63 / 5 分 | |
| 温度範囲 | 動いている | -20°Cから+90°C | |
| 固定 | -20°Cから+90°C | ||
| 動作温度 | 短回路 | °C | 250 |
| 短回路時間 | マックス | [秒] | 5 |
| 曲がる半径 | ミニ | x 直径 | 15 |
| 炎症性 | 標準 | EN 50265-2-1 |
*) 梱包: CUT = 異なる長さのケーブルをドラムまたはロールに,必要な長さで切断することが可能です
電圧,コア,横切りの表
| ポイント | A,Bカテゴリー | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| A,Bカテゴリー | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| 単核 | mm2 | 25~1200 | 25~1200 | 35~1200 | 50〜1200 | 50〜1200 | 50〜1200 |
| 3コア | mm2 | 25〜400 | 25〜400 | 35~400 | 50〜400 | 50〜400 | 50〜400 |
A 級目電圧のケーブルは,接地障害の持続時間が 1 分を超えない場合に使用する.B 級目電圧のケーブルの場合,接地障害の持続時間は通常1時間を超えない.最大持続時間は8時間以上で,年間地故障持続時間は合計で125時間以上で,カテゴリCは,すべてのシステム AとBカテゴリを想定します.
| 電源ケーブルの仕様 | |||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | コア番号 | 導体の横断面積 (mm2) | |
| xlpe隔熱 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリ | |
| クーコア | アル・コア | ||
| YJV,N2XSY;PVCで覆われた電源ケーブル | YJLV,NA2XSY;PVCで覆われた電源ケーブル | ||
| YJV22 鋼鉄テープ装甲 電源ケーブルはPVCで覆われています | YJLV22 鋼鉄テープ装甲 電源ケーブル | ||
| YJV32,YJV42;鋼鉄の電線,PVCで覆われた電源ケーブル | YJLV32,YJLV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
| pvc保温 | |||
| クー・コア | アル・コア | ||
| VV ((VY);PVC ((PE)) 覆い付き電源ケーブル | VLV ((VLY);PVC ((PE)) 覆い付いた電源ケーブル | ||
| VV22 ((VV23);鋼テープ装甲,PVC ((PE) 覆い電源ケーブル | VLV22 (VLV23);鋼テープ装甲,PVC (PE) 蓋付き電源ケーブル | ||
| VV32 ((VV33),VV42 ((VV43);鋼鉄の電線,PVC (PE) の電源ケーブル | VLV32(VLV33),VLV42(VLV43);鋼鉄ワイヤ装甲,PVC(PE) 蓋付き電源ケーブル | ||
証明書
ISO についてCE,KEMAIECはRoHS,CCC,P3C要求に応じて他の
梱包 と 輸送
輸出用のケーブルは,木製のドラムまたは木と鋼のドラムによって十分に梱包され,保護されています.梱包材料は,ケーブルの重量とサイズに依存します.海上港へ送られたすべてのケーブルドラムは安全ベルトでしっかり固定されています. 海上貨物中に動きがないことを確認します.コンテナのサイズは,総積載された貨物の重量または顧客の要求に応じて選択されます..
私たちのサービス
* 私たちは,中国最大の電気ワイヤと電源ケーブルの製造者の1つであり,生産とマーケティングの経験が20年以上あります.
* 私たちはOEMを受け入れます.ケーブルサイズと材料はカスタマイズされています.Urの独自のロゴと独自のデザインは歓迎されています.私たちはあなたの要件と説明に従って生産します.
* 詳細な製品情報については,私たちに問い合わせを送信してください. 我々は12時間以内にフィードバックを与えるでしょう.
よくある質問
Q: 返信を受けるのにどれくらい時間がかかりますか?
A: ほとんどの引数は24時間以内に返却されますが,特別な建造物であれば,それ以上時間がかかります.
Q: 製品にはどんな保証がありますか?
A: SHANケーブルは,私たちのすべての製品,ワイヤー,ケーブル,およびより多くの欠陥から自由であることを保証します. 我々は,両当事者によって合意された品質を満たさないすべての製品を取り戻します.具体的な条件は以下の通りです:
1契約書に規定された保証期間を遵守することを保証します自転車配送網のケーブルとワイヤの調達のための購入注文の下で供給された商品
2この仕様に従って製造され 商品は新しいもので 未使用で 最新のモデルです我々は,契約の要件を厳密に順応して商品を供給します..
3保証は,商品又はその一部が,SCCに記載された最終目的地に配達され,受け入れられた後12ヶ月間有効である.または,原産国の港または加載場所から出荷した日から18ヶ月間 (18)期間が先ず終了する期間が決まる.
4保証期間中,購入者は,商品の品質に問題がある場合は,製造者に直接書面形式または代理人によって宣言することができます.製造者は,合理的な時間内に修理または交換を行う.そして,それに関連するすべての費用を負担します.
