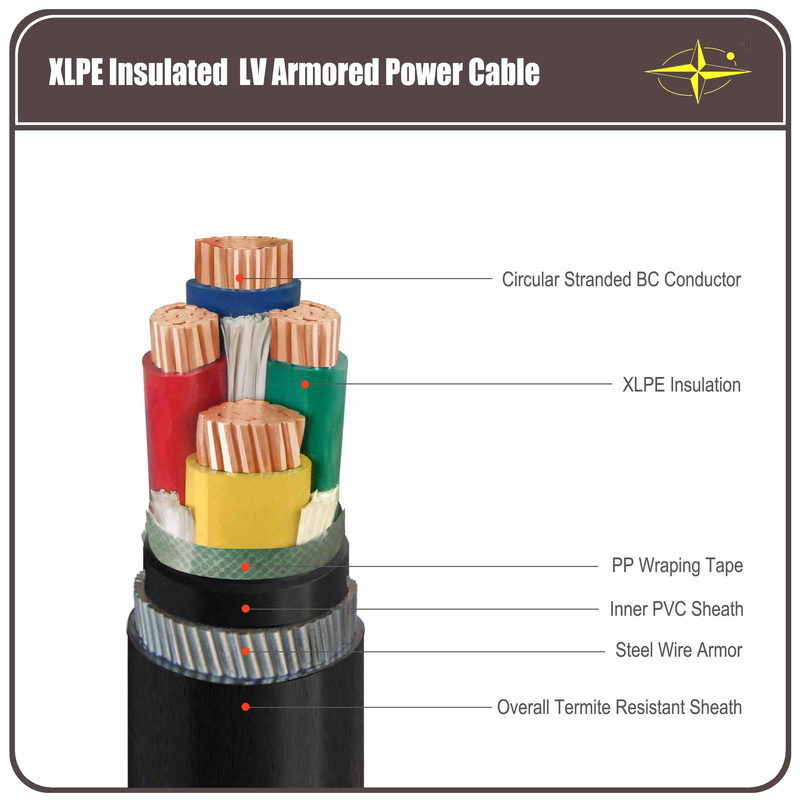

工事
| 導体 | コンパクトな銅より線導体、IEC 60228 に準拠したクラス 2 |
| 円形固体銅導体、IEC 60228 準拠のクラス 1 | |
| 絶縁 | XLPE(架橋ポリエチレン) |
| フィラー | PPフィラー |
| ラッピングテープ | 不織布 |
| 内張り | 押出PVC |
| 鎧 | スチールワイヤー |
| 全体のシース |
防蟻性PVC |
アプリケーション
XLPE電力ケーブルは、定格電圧35kV以下の送配電線に使用されます。PVC絶縁電力ケーブルと比較して、XLPE電力ケーブルは、優れた電気特性、機構特性、
耐熱性、耐老化性、耐環境ストレス性、耐化学腐食性に優れているだけでなく、シンプルでもあります。
構造が軽く、落下による制限がなく、高温でも長時間作業が可能です。
規格
国際: IEC 60502-2、IEC 60228
中国: GB/T 12706.2-2008
その他の規格などリクエストに応じて BS、DIN、ICEA
技術データ
定格電圧：0.6/1kV
最大導体温度: 通常未満 (900℃)、緊急時(130℃) または 5 秒以内の短絡 (250℃）条件。
分。周囲温度0°C、取り付け後、ケーブルが固定位置にある場合のみ
分。曲げ半径: 20 x ケーブル外径 (単芯非外装ケーブルの場合)
15 x ケーブル外径（単芯外装ケーブル用）
15 x ケーブル外径（多芯非外装ケーブル用）
12 x ケーブル外径（マルチコア外装ケーブル用）
仕様
| ノム。導体断面図 |
ストランド 号数/径指揮者の |
断熱材の厚さ | 内側カバーの厚さ | 直径アーマーワイヤーの | シースの厚さ | 約外径 |
約 重さ |
最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | 個/mm | mm | mm | (mm) | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) | ||
| 4×4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036年 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 24/2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4×300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4×400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
ご注文ごとに、最も厳密な納期スケジュールを満たすことができます。
ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端はBOPPでシールされています
ケーブル端を湿気から保護する粘着テープと非吸湿性シーリング キャップ。
必要なマーキングは、ドラムの外側に耐候性材料を使用して印刷されるものとします。
顧客の要求に従って。
