| MOQ: | 300 メートル |
| 価格: | US$0.49 - US$125 / Meter |
| 標準パッケージ: | 木のドラム |
| 配達期間: | 7-10日 |
| 決済方法: | T/T,L/C |
| 供給能力: | 1ヶ月あたりの15,000 KMs |

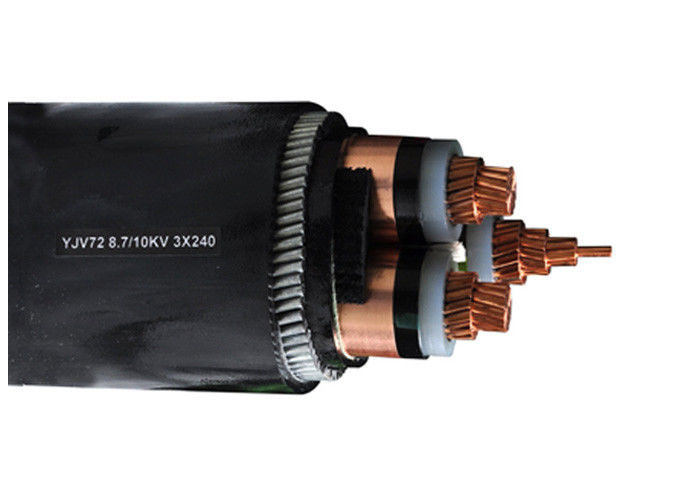

構造
| 導体 | IEC 60228 に準拠した、コンパクトより線銅導体、クラス 2 |
| IEC 60228 に準拠した、円形ソリッド銅導体、クラス 1 | |
| IEC 60228 に準拠した、フレキシブルより線銅導体、クラス 5 | |
| 導体スクリーン | 半導体 (MV のみ) |
| 絶縁 | XLPE (架橋ポリエチレン) |
| 絶縁スクリーン | 半導体 (MV のみ) |
| 金属シールド | 銅テープスクリーンまたは銅線 & 銅テープシールド (MV は必須、LV はオプション) |
| フィラー | フィラー ストリップ |
| ラッピングテープ | 不織布ラッピングテープまたは lsoh ラッピングテープ |
| インナーカバー | 押出 PVC、または LSOH (MV のみ) |
| 装甲 | 鋼テープ装甲、鋼線またはアルミ線装甲 (オプション) |
| 外被 | PVC、FR-PVC、PE、または LSOH |
YJ: XLPE 絶縁
V: PVC シース
32: 鋼線装甲 - 3 コア
22: 鋼テープ装甲 - 3 コア
72: アルミ線装甲 - 1 コア
62: ステンレス鋼テープ装甲 - 1 コア
ZR: 難燃性
用途
変電所、開閉ブロック、発電所、および工業プラントで使用。
地中、施設内および施設外、屋外、ケーブル管路、水中での静的用途向けの中電圧電力ケーブル。ケーブルがより大きな機械的ストレスや引張応力にさらされない条件。
MV (6 ～ 35kv) 電力ケーブルの詳細
| MV (11kv 15kv 33kv) 電力ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2)、6/6(7.2)、6/10(12)、8.7/10(12)、8.7/15(17.5)、12/20(24)、18/30(36)、21/35(40.5)、26/35(40.5)kV | コア数 | 導体断面積 (mm2) |
| xlpe 絶縁 | 1 コア 3 コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 平方 mm |
| Cu コア | ||
| YJV、N2XSY; PVC シース電力ケーブル | ||
| YJV22; 鋼テープ装甲、PVC シース電力ケーブル | ||
| YJV32、YJV42; 鋼線装甲、PVC シース電力ケーブル | ||
| Al コア | ||
| YJLV、NA2XSY; PVC シース電力ケーブル | ||
| YJLV22; 鋼テープ装甲、PVC シース電力ケーブル | ||
| YJLV32、YJLV42; 鋼線装甲、PVC シース電力ケーブル | ||
この製品は、AC 定格電圧 (U0/U) が 3.6/6kV ～ 26/36kV の送電線および配電線に適用されます。保護層構造の違いに応じて、空気中 (ケーブルブリッジフレーム、屋内壁サポート、トレイ) および土壌中 (直接埋設、ケーブルトレンチ、パイプなど) にそれぞれ配線されます。
規格
国際規格: IEC 60502-2、IEC 60228
中国: GB/T 12706.2-2008
その他の規格 (例:BS、DIN、および ICEA (ご要望に応じて)
技術データ
- DIN VDE 0276 part 603、HD 620、IEC 60502、BS 6622 に準拠した電力ケーブル
- 温度範囲 最大 +90 °C
- 設置中の温度 0 °C ～ +70 °C
- 短絡温度 +250 °C (最大 5 秒)
- 定格電圧 Uo/U 3.6/6 kV、6/10 kV、6.35/11 kV (dle BS)、18/30 kV、19/33 kV (dle BS)
- 動作電圧 3.6/6 kV = 最大 7.2 kV 6/10 kV = 最大 12 kV 18/30 kV = 最大 36 kV
- 試験電圧 a.c. 3.6/6 kV = 11 kV 最大 5 分。6/10 kV = 21 kV 最大 5 分。18/30 kV = 63 kV 最大 5 分。
- 最小曲げ半径 約 15 ケーブル直径
| 試験電圧 | 6 / 10 kV | [kV] | 21 / 5 分。 |
| 12 / 20 kV | [kV] | 42 / 5 分。 | |
| 18 / 30 kV | [kV] | 63 / 5 分。 | |
| 温度範囲 | 可動時 | -5°C ～ +70°C | |
| 固定時 | -20°C ～ +70°C | ||
| 動作温度 | 短絡 | °C | 250 |
| 短絡時間 | 最大 | [秒] | 5 |
| 曲げ半径 | 最小 | x 直径 | 15 |
| 可燃性 | 標準 | EN 60332-1-2 |
*) 梱包: CUT = ドラムまたはリールにさまざまな長さのケーブル、必要な長さに切断可能
証明書
ISO,CE、KEMA、IEC、RoHS、CCC、P3C およびご要望に応じてその他
梱包と発送
輸出用のすべてのケーブルは、木製ドラムまたは木材とスチールドラムでしっかりと梱包および保護されています。梱包材は、ケーブルの重量とサイズによって異なります。しっかりと梱包されたケーブルドラムが海港に送られた後、20 FT コンテナまたは 40 FT コンテナに積み込まれます。すべてのケーブルドラムは、海上輸送中に移動しないように、安全ベルトでしっかりと固定されています。コンテナのサイズは、積載された商品の総重量またはクライアントの要件に応じて選択されます。
サービス
* 当社は、中国における電気ワイヤーおよび電力ケーブルの最大の製造業者の 1 つであり、20 年以上の製造およびマーケティングの経験があります。
* OEM を受け入れます。ケーブルのサイズと材料はカスタマイズされています。お客様独自のロゴとデザインを歓迎します。お客様の要件と説明に従って製造します。
* 詳細な製品情報についてはお問い合わせください。12 時間以内にフィードバックをお送りします。
|
|
