| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | ISO,CE,IEC,TUV,KEMA |
ハイテンション装甲 電源ケーブル電源ケーブルの詳細
YJ: XLPE絶縁
V：PVCシース
32:鋼線外装 - 3 芯
22: スチールテープ外装 - 3 コア
72: アルミニウム線外装 - 1 芯
62: ステンレス鋼テープ外装 - 1 コア
ZR：難燃性
応用
変電所、開閉器、発電所、産業プラントで使用されます。地面、施設内外、屋外、ケーブル運河内、水中など、ケーブルがより大きな機械的ストレスや引張歪みにさらされない条件での静的用途に適した中電圧電源ケーブル。
本製品は、交流定格電圧(U0/U)3.6/6kV～26/36kV系の送配電線に適用できます。保護層構造の違いにより、それぞれ空中（ケーブル橋架台、屋内壁支持体、トレイ）と地中（直接埋設、ケーブルトレンチ、パイプ等）に配線されます。

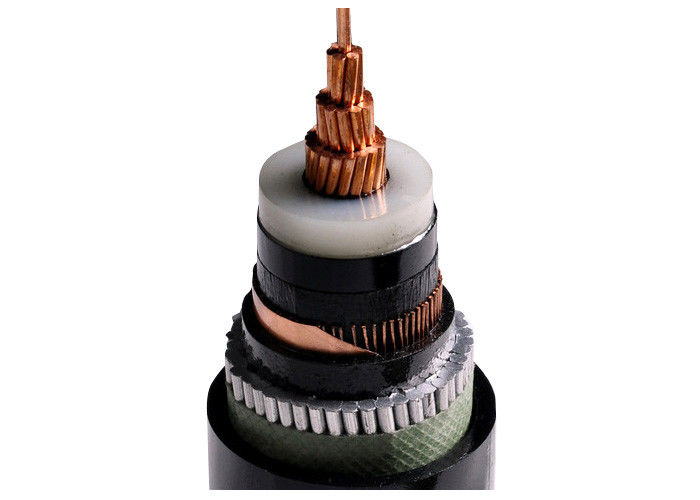

工事
1 .....裸銅より線
2 ..... 半導体材料の内層
3 ……架橋ポリエチレンのコア絶縁体
4 ..... 半導体材料の外層
5 ……半導電性テープ
6 ......銅線のスクリーン
7 ..... フィラーストリップ、糸、または紙
8 ..... 不織布ラッピングテープまたは難燃剤
9 ..... 押し出しPVCインナーカバー
10 ....ステンレス鋼線装甲
11 .... 全体シース: ポリ塩化ビニル (PVC) または FR-PVC、PE、LSOH
| MV(11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2)、6/6(7.2)、6/10(12)、8.7/10(12)、8.7/15(17.5)、12/20(24)、18/30(36)、21/35(40.5)、 26/35(40.5)kV | コア数 | 導体断面積(mm2) |
| XLPE断熱材 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリメートル |
| Cuコア | ||
| YJV、N2XSY;PVCシース電源ケーブル | ||
| YJV22;スチールテープ外装、PVCシース電源ケーブル | ||
| YJV32、YJV42;鋼線装甲、PVCシース電源ケーブル | ||
| アルコア | ||
| YJLV、NA2XSY; PVCシース電源ケーブル | ||
| YJLV22;スチールテープ外装、PVCシース電源ケーブル | ||
| YJLV32、YJLV42;鋼線装甲、PVCシース電源ケーブル | ||
規格
国際: IEC 60502-2、IEC 60228
中国: GB/T 12706.2-2008
その他の規格などリクエストに応じて BS、DIN、ICEA
| 試験電圧 | 6/10kV | [kV] | 21/5分 |
| 12/20kV | [kV] | 42 / 5分 | |
| 18/30kV | [kV] | 63 / 5分 | |
| 温度範囲 | 動いている | -20℃～+90℃ | |
| 修理済み | -20℃～+90℃ | ||
| 動作温度 | 短絡 | ℃ | 250 |
| 短絡時間 | 最大。 | [秒] | 5 |
| 曲げ半径 | 分。 | ×直径 | 15 |
| 可燃性 | 標準 | EN 50265-2-1 |
証明書
ISO、CE、ケマ、IEC、RoHS、CCC、P3Cその他、ご要望に応じて
梱包と発送
輸出用のすべてのケーブルは十分に梱包され、木製ドラムまたは木材とスチールドラムで保護されています。梱包材はケーブルの重量とサイズによって異なります。十分に梱包されたケーブルドラムはシーポートに送られた後、20 フィートのコンテナまたは 40 フィートのコンテナに積み込まれます。すべてのケーブルドラムは安全ベルトでしっかりと固定されており、海上輸送中に動かないようになっています。コンテナのサイズは、積載される商品の総重量に応じて、またはクライアントの要件に従って選択されます。
サービス
* 当社は中国最大の電線および電力ケーブルメーカーの 1 つであり、20 年以上の生産および販売経験があります。
※OEMも承ります。ケーブルのサイズと材質はカスタマイズされます。独自のロゴや独自のデザインも歓迎です。お客様の要件と説明に従って生産します。
* 詳しい製品情報についてはお問い合わせをお送りください。12 時間以内にフィードバックを差し上げます。
