注文に関するアドバイス
定格電圧
アプリケーション規格:IEC/BS/UL/GB
コア数
導体サイズ $ 構造
断熱材の種類
装甲か非装甲か。防具の場合は防具の種類と素材
シースの要件
ケーブルの長さと梱包要件
その他の要件
仕様
| 寸法 – コア数 x 導体断面積 | 工事 | 外径 | 外径 | 導体径 | 断熱材の厚さ | 20℃における導体抵抗 | 短絡電流 1s | 銅の重量 | ケーブル重量 | パッキング* |
| 分。 | 最大。 | 最大。 | 名目上の | 最大。 | 名目上の | 約。 | ||||
| N x mm² | mm | mm | mm | mm | Ω/km | あ | kg/km | kg/km | ||
| 3×25/16 | RM | 43 | 3,4 | 0,727 | 3,58 | 1046 | 2850 | カット | ||
| 3×35/16 | RM | 47 | 51 | 7.5 | 3,4 | 0,524 | 5,01 | 1209 | 3300 | カット |
| 3×50/16 | RM | 50 | 55 | 8,6 | 3,4 | 0,387 | 7,15 | 1671年 | 3900 | カット |
| 3×70/16 | RM | 53 | 58 | 10,2 | 3,4 | 0,268 | 10,01 | 2247 | 4700 | カット |
| 3×95/16 | RM | 57 | 62 | 12,0 | 3,4 | 0,193 | 13,59 | 2994 | 5850 | カット |
| 3×120/16 | RM | 61 | 67 | 13.5 | 3,4 | 0,153 | 17,16 | 3714 | 6800 | カット |
| 3×150/25 | RM | 64 | 70 | 15,0 | 3,4 | 0,124 | 21,45 | 4638 | 7950 | カット |
| 3×185/25 | RM | 68 | 74 | 16.8 | 3,4 | 0,0991 | 26,46 | 5646 | 9300 | カット |
| 3×240/25 | RM | 74 | 80 | 19,2 | 3,4 | 0,0754 | 34,32 | 7272 | 11550 | カット |
| 3×300/25 | RM | 78 | 90 | 3,4 | 0,0601 | 42,50 | 9160 | 14450 | カット |
*) パッキング: CUT = ドラムまたはリール上のさまざまな長さのケーブル、必要な長さで切断可能
応用
地面、水中、屋外、屋内、および産業プラントや配電プラントなどのケーブルダクト内に直接敷設します。

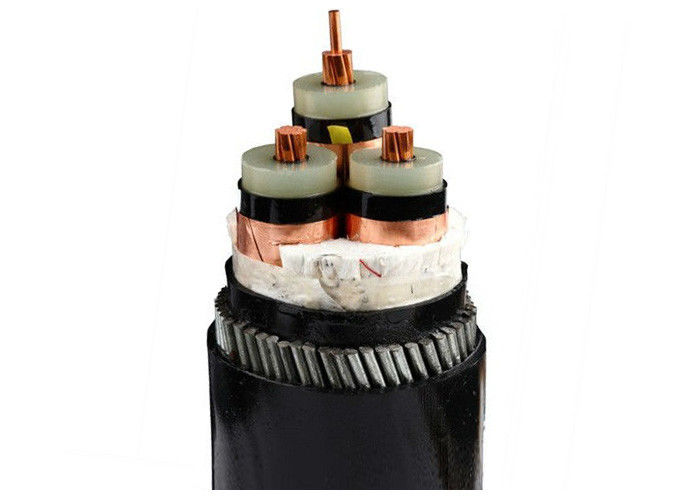

工事
1 .....裸銅より線
2 ..... 半導体材料の内層
3 ……架橋ポリエチレンのコア絶縁体
4 ..... 半導体材料の外層
5 ……半導電性テープ
6 ......銅線のスクリーン
7 ..... フィラーストリップ、糸、または紙
8 ..... 不織布ラッピングテープまたは難燃剤
9 ..... 押し出しPVCインナーカバー
10 .... 亜鉛メッキ鋼テープ装甲
11 .... 全体シース: ポリ塩化ビニル (PVC) または FR-PVC、PE、LSOH
規格
IEC 60502、60228、60332、60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 クラス 2 (構造)
技術データ
| 試験電圧 | 6/10kV | [kV] | 21/5分 |
| 12/20kV | [kV] | 42 / 5分 | |
| 18/30kV | [kV] | 63 / 5分 | |
| 温度範囲 | 動いている | -20℃～+90℃ | |
| 修理済み | -20℃～+90℃ | ||
| 動作温度 | 短絡 | ℃ | 250 |
| 短絡時間 | 最大。 | [秒] | 5 |
| 曲げ半径 | 分。 | ×直径 | 15 |
| 可燃性 | 標準 | EN 50265-2-1 |
証明書
ISO、CE、ケマ、IEC、RoHS、CCC、P3Cその他、ご要望に応じて
ご注文ごとに、最も厳密な納期スケジュールを満たすことができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
