装甲電気ケーブル
>
|
| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | ISO,CE,IEC,TUV,KEMA |

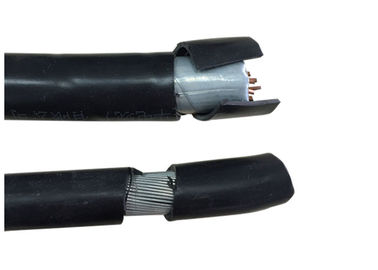

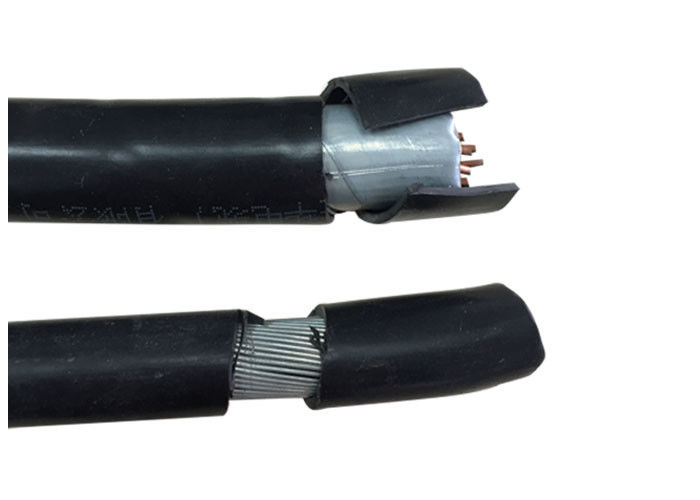

ハイテンション装甲 電源ケーブル電源ケーブルの詳細
YJ: XLPE絶縁
V：PVCシース
32:鋼線外装 - 3 芯
22: スチールテープ外装 - 3 コア
72: アルミニウム線外装 - 1 芯
62: ステンレス鋼テープ外装 - 1 コア
ZR：難燃性
規格
国際: IEC 60502-2、IEC 60228
中国: GB/T 12706.2-2008
その他の規格などリクエストに応じて BS、DIN、ICEA
| MV(11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2)、6/6(7.2)、6/10(12)、8.7/10(12)、8.7/15(17.5)、12/20(24)、18/30(36)、21/35(40.5)、 26/35(40.5)kV | コア数 | 導体断面積(mm2) |
| XLPE断熱材 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリメートル |
| Cuコア | ||
| YJV、N2XSY;PVCシース電源ケーブル | ||
| YJV22;スチールテープ外装、PVCシース電源ケーブル | ||
| YJV32、YJV42;鋼線装甲、PVCシース電源ケーブル | ||
| アルコア | ||
| YJLV、NA2XSY; PVCシース電源ケーブル | ||
| YJLV22;スチールテープ外装、PVCシース電源ケーブル | ||
| YJLV32、YJLV42;鋼線装甲、PVCシース電源ケーブル |
||
応用：
ａ．変電所、開閉器、発電所、産業プラントで使用されます。地面、施設内外、屋外、ケーブル運河内、水中など、ケーブルがより大きな機械的ストレスや引張歪みにさらされない条件での静的用途に適した中電圧電源ケーブル。
b.外部衝撃の影響を避けるため、導体と絶縁体の間に押し出された密着半導電層と同心円状の銅導体により、電界の制限と部分放電に対する耐性を確保しています。
c.誘電損失係数が非常に低く、動作寿命全体にわたって一定であること、および半導電性材料の内側および外側スクリーン（一工程で押出成形）でしっかりと長手方向に接合された XLPE 材料の優れた絶縁特性により、このケーブルは高い動作信頼性を備えています。
工事
| 導体： | 銅丸アルミニウム、マルチワイヤ撚り圧縮 (RM)、クラス 2 準拠HRN HD 383 / IEC 60228 / DIN VDE 0295 に準拠 |
| 内側の画面: | 導体上の押し出された半導電性スキン |
| 絶縁： | XLPE (架橋ポリエチレン、最近のマーク: PE-X) コンパウンド DIX 8 準拠HRN HD 620 S1 ili 2XI1 に準拠DIN VDE 0207 ディオ 22 に準拠 |
| 外部画面: | 絶縁体上に押し出された半導電性スキン、絶縁体と縦方向に接合 (+ 半導電性材料のテープ) |
| 導体画面: | 逆螺旋で巻かれた銅テープ |
| フィラー: | フィラーストリップ、糸、または紙 |
| ラッピング: | 不織布ラッピングテープまたは難燃性または防水性 |
| 内張り: | 押出PVC |
| 鎧： | アルミ線 |
| 全体のシース | ポリ塩化ビニル (PVC) または FR-PVC、PE、LSOH |
| シース色 | 黒、赤またはカスタマイズされた |
技術的パラメータ
| ノム。導体断面図 | 素線数/直径指揮者の | 断熱材の厚さ | 内部シースの厚さ | 直径アーマーワイヤーの | シースの厚さ | 約外径 |
約 重さ |
最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | 個/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) |
| 1×50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1×70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1×95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1×120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1×150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1×185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1×240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1×300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1×400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1×500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
梱包と配送
輸出用のすべてのケーブルは十分に梱包され、木製ドラムまたは木材とスチールドラムで保護されています。梱包材はケーブルの重量とサイズによって異なります。十分に梱包されたケーブルドラムはシーポートに送られた後、20 フィートのコンテナまたは 40 フィートのコンテナに積み込まれます。すべてのケーブルドラムは安全ベルトでしっかりと固定されており、海上輸送中に動かないようになっています。コンテナのサイズは、積載される商品の総重量に応じて、またはクライアントの要件に従って選択されます。
