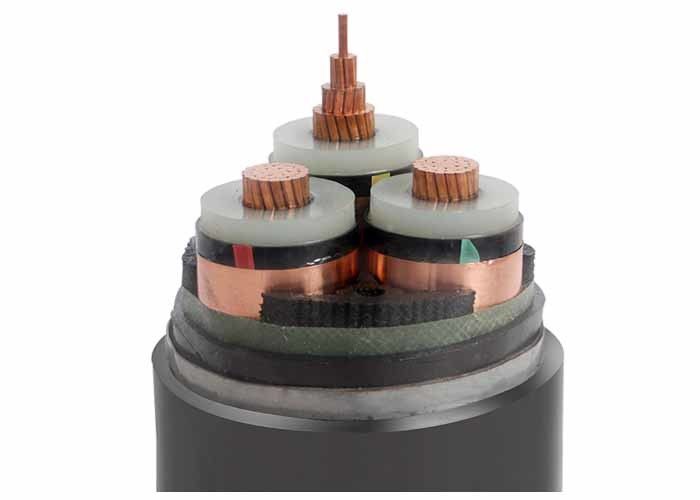

3コア 12.7/22KV イン スクリーン ステールテープ 固定 地下 PVC 覆いケーブル
建設
CU/XLPE/STA/PVC装甲電源ケーブル
- IEC 60228 に基づく丸い赤裸のアルミコア
- 中部半導体層
- 中核隔熱XLPE
- HD 308 S2 に基づく色コード
- 外部半導体層
- 半導体テープ
- 銅テープスクリーン
- 詰め物
- PVC内蓋
- 鋼筋テープ装甲 (STA)
- PVC外蓋 (赤または黒)
コード名:
YJ:XLPE隔熱装置
L: アルミ導体
V:PVCカバー
32鋼鉄鉄筋装甲3コア
22鋼鉄テープ装甲3コア
72: アルミワイヤ装甲 核1
62鋼筋のテープ装甲 核
ZR: 耐火性
適用する
電力配送線で 35kV以下の電圧で使用する.
高電圧・中電圧電源ケーブル 地面,内外施設,屋外,ケーブル運河,水域,ケーブルがより重い機械的ストレスや拉伸ストレッチにさらされない条件で.
| MV ((11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | コア番号 | 導体の横断面積 (mm2) |
| xlpe隔熱 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリ |
| クーコア | ||
| YJV,N2XSY;PVCで覆われた電源ケーブル | ||
| YJV22 鋼鉄テープ装甲 電源ケーブルはPVCで覆われています | ||
| YJV32,YJV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
| アル・コア | ||
| YJLV,NA2XSY;PVCで覆われた電源ケーブル | ||
| YJLV22 鋼鉄テープ装甲 電源ケーブル | ||
| YJLV32,YJLV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
スタンダード
国際:IEC 60502,IEC 60228
中国:GB/T 12706
要求に応じて BS,DIN,ICEAなどの他の規格
技術データ:
最大電導体温度: 標準温度以下 (90オーC) 緊急事態オーC) 5秒 (250°C) 以上の短回路状態.
環境温度は0オーC 設置後,ケーブルが固定位置にある場合に限ります
折りたたみの半径: 1 つのコアのためのケーブルO.D 15 x
多コア用12xケーブルO.D
| 試験電圧 | 6 / 10 kV | [kV] | 21 / 5 分 |
| 12 / 20kV | [kV] | 42 / 5分 | |
| 18 / 30 kV | [kV] | 63 / 5 分 | |
| 温度範囲 | 動いている | -5°Cから+70°C | |
| 固定 | -20°Cから+70°C | ||
| 動作温度 | 短回路 | °C | 250 |
| 短回路時間 | マックス | [秒] | 5 |
| 曲がる半径 | ミニ | x 直径 | 15 |
| 炎症性 | 標準 | EN 60332-1-2 |
