| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/TUV/CCC |
中電圧装甲電気ケーブル IEC60502-2 IEC60228 標準
工事

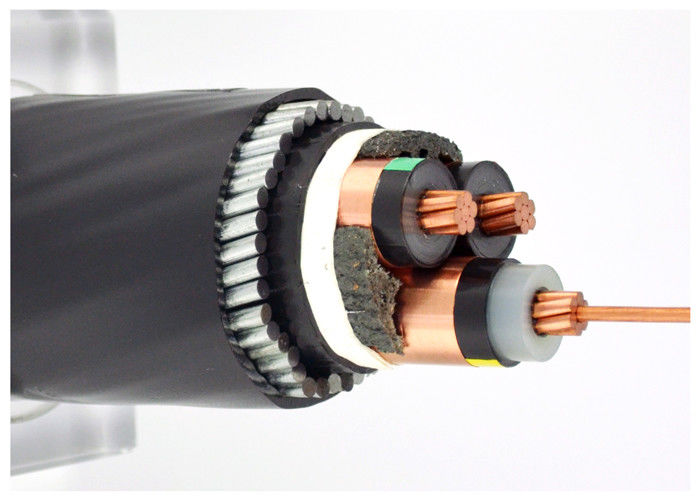

CU/XLPE/PVC/STA/PVC 装甲電気ケーブル
- IEC 60228に準拠した丸型裸アルミニウムより線コア
- 内側の半導電層
- コア絶縁XLPE
- HD 308 S2 に基づくカラーコード
- 外側半導電層
・半導電性テープ
- 銅テープスクリーン
- フィラー
- PVCインナーシース
- 亜鉛メッキ鋼線装甲 (SWA)
- PVC 外装シース (赤または黒)
コード名:
YJ: XLPE絶縁
V：PVCシース
32:鋼線外装 - 3 芯
22: スチールテープ外装 - 3 コア
72: アルミニウム線外装 - 1 芯
62: ステンレス鋼テープ外装 - 1 コア
ZR：難燃性
応用
定格電圧35kV以下の送配電線に使用されます。
地面、施設内外、屋外、ケーブル運河、水中、ケーブルがより大きな機械的応力や引張歪みにさらされない条件での静的用途向けの高および中電圧電源ケーブル。
| MV(11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2)、6/6(7.2)、6/10(12)、8.7/10(12)、8.7/15(17.5)、12/20(24)、18/30(36)、21/35(40.5)、 26/35(40.5)kV | コア数 | 導体断面積(mm2) |
| XLPE断熱材 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリメートル |
| Cuコア | ||
| YJV、N2XSY;PVCシース電源ケーブル | ||
| YJV22;スチールテープ外装、PVCシース電源ケーブル | ||
| YJV32、YJV42;鋼線装甲、PVCシース電源ケーブル | ||
| アルコア | ||
| YJLV、NA2XSY; PVCシース電源ケーブル | ||
| YJLV22;スチールテープ外装、PVCシース電源ケーブル | ||
| YJLV32、YJLV42;鋼線装甲、PVCシース電源ケーブル | ||
標準
国際: IEC 60502、IEC 60228
中国: GB/T 12706
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
技術データ:
最大導体温度: 通常未満 (900○C)、緊急時(130○C) または 5 秒以内の短絡 (250℃) 条件。
分。周囲温度0○C、取り付け後、ケーブルが固定位置にある場合のみ
分。曲げ半径: 15 x ケーブル外径 (単芯の場合)
12 x マルチコア用ケーブル外径
| 試験電圧 | 6/10kV | [kV] | 21/5分 |
| 12/20kV | [kV] | 42 / 5分 | |
| 18/30kV | [kV] | 63 / 5分 | |
| 温度範囲 | 動いている | -5℃～+70℃ | |
| 修理済み | -20℃～+70℃ | ||
| 動作温度 | 短絡 | ℃ | 250 |
| 短絡時間 | 最大。 | [秒] | 5 |
| 曲げ半径 | 分。 | ×直径 | 15 |
| 可燃性 | 標準 | EN 60332-1-2 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
