| MOQ: | 500 メートル |
| 価格: | US$ 0.35-120 / Meter |
| standard packaging: | 木のドラムか鋼鉄 |
| Delivery period: | 週か 2 |
| payment method: | トン/ Tは、リットル/℃ |
| Supply Capacity: | 15,000 の KM/月 |
このプロダクトは3.6/6kV-26/36kVシステムのACによって評価される電圧の送電および配分ラインに適当です（U0/U）。それは空気（ケーブル橋フレーム、屋内壁サポートおよび保護層状構造の相違に従って皿）および土で（埋められた、ケーブルの堀、管のect指示して下さい。）それぞれ導かれます。
適用
電圧の送電そして配分ラインのために使用されて35kVで以下に評価しました。
地面の、そして、ケーブル運河で、ケーブルがより重い機械圧力および抗張緊張--にさらされない条件の水で、屋外設備内での外の静的な適用のための高く、中型の電圧送電線。
ポリ塩化ビニールによって絶縁される送電線によって比較されて、xlpeの送電線は低下を置くことによって優秀な電気、メカニズム、熱および老化抵抗力がある、環境の圧力抵抗力があり、化学防蝕、長期に働くことのためのまた単純構造、ライト級選手、制限、および高温手当の特徴をだけでなく、自慢しません。
構造

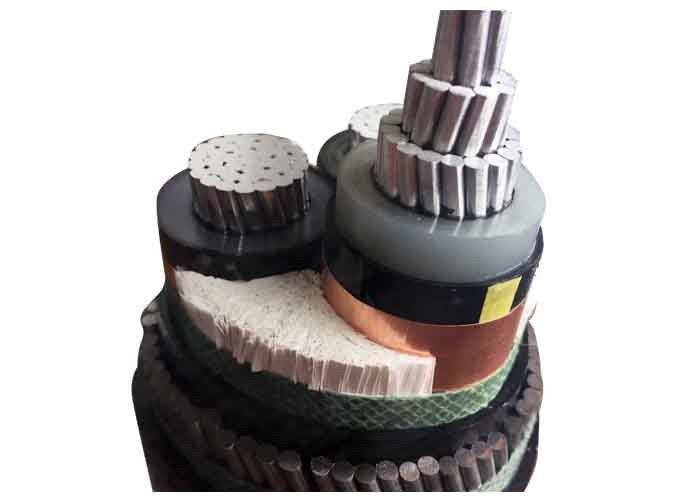

AL/XLPE/STA/PVCの装甲電気ケーブル
- IEC 60228に従って座礁する円形の裸アルミニウム中心
- 内部の半伝導性の層
- 中心の絶縁材XLPE
- HD 308 S2に従うカラー コード
- 外の半伝導性の層
- 半伝導性テープ
- 銅テープ スクリーン
- 注入口
- ポリ塩化ビニールの内部外装
- 電流を通された鋼線の装甲(SWA)
- ポリ塩化ビニールの外の外装（赤か黒）
| MV （11kv 15kv 33kv）の送電線 | ||
| モデルおよび記述Uo/U （Um） =3.6/6 （7.2）、6/6 （7.2）、6 10(12)、8.7/10(12)、8.7/15 （17.5の）、12/20(24)、18/30(36)、21/35 （40.5）、26/35の（40.5の） kV | No.ofの中心 | コンダクターの断面区域（mm2） |
| xlpeの絶縁材 | 1つの中心3の中心 | 10の16の25の35の70の95の120の150の185の240の300の400の500の630のスクエアmm |
| CUの中心 | ||
| YJV、N2XSY;ポリ塩化ビニールによっておおわれる送電線 | ||
| YJV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | ||
| YJV32、YJV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | ||
| Alの中心 | ||
| YJLV、NA2XSY;ポリ塩化ビニールによっておおわれる送電線 | ||
| YJLV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | ||
| YJLV32、YJLV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | ||
標準
インターナショナル:IEC 60502、IEC 60228
中国:GB/T 12706
要望に応じてBS、DINおよびICEAのような他の標準
技術的なデータ
最高のコンダクターの温度:正常の下で（90 OC）、緊急事態（130OC）はまたは5つ以下のs （250℃）の状態をショートさせません。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0 OC、および
最少曲げ半径:単心のための15のxケーブルO.D
多中心のための12のxケーブルO.D
| 電圧をテストして下さい | 6 / 10 kV | [kV] | 21 / 5 min。 |
| 12 / 20 kV | [kV] | 42 / 5 min。 | |
| 18 / 30 kV | [kV] | 63 / 5 min。 | |
| 温度較差 | 動き | -5°Cは+70°Cを耕します | |
| 固定 | -20°Cは+70°Cを耕します | ||
| 実用温度 | 短絡 | °C | 250 |
| 短絡の時間 | 最高。 | [秒] | 5 |
| 曲げ半径 | 最少。 | X直径 | 15 |
| 燃焼性 | 標準 | EN 60332-1-2 |
証明書
ISO、セリウム、KEMA、IEC、RoHS、CCC、P3Cおよびより多くの他依頼により
|
|
