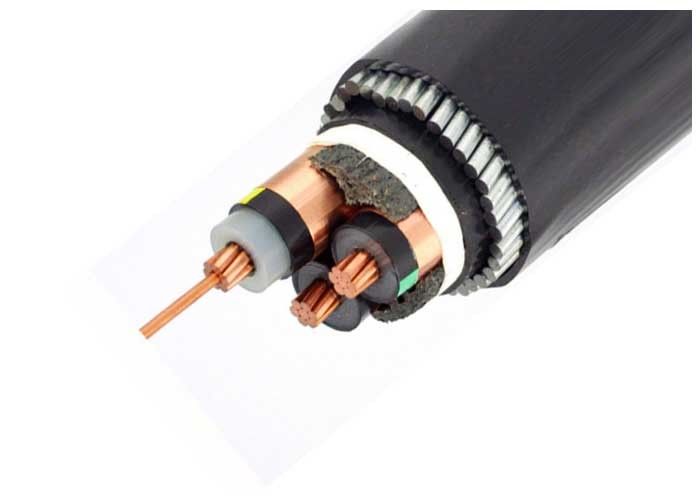

標準として3中心URD 6.35/11KV SWAの装甲電気ケーブルXLPE 3x95SQMM
構造
| コンダクター | コンパクトによって座礁させる銅のコンダクター、IEC 60228によるクラス2 |
| 円の固体銅のコンダクター、IEC 60228によるクラス1 | |
| 適用範囲が広い座礁させた銅のコンダクター、IEC 60228によるクラス5 | |
| コンダクター スクリーン | 半導体 |
| 絶縁材 | XLPE （架橋結合されたポリエチレン） |
| 絶縁材スクリーン | 半導体 |
| 金属盾 | 銅テープ スクリーンまたは銅線及び銅テープ盾 |
| 注入口 | 注入口のストリップ |
| テープを包むこと | 非編まれるテープを包むテープかlsohを包みます |
| 内部のカバー | 突き出されたポリ塩化ビニール、かLSOH |
| 装甲 | 鋼鉄テープ装甲 |
| 全面的な外装 | ポリ塩化ビニール、FR-PVC、PEまたはLSOH |
標準
インターナショナル:IEC 60502-2、IEC 60228
中国:GB/T 12706.2-2008
要望に応じてBS、DINおよびICEAのような他の標準
適用
35kVで以下に評価される電圧の送電そして配分ラインのために使用される。
ポリ塩化ビニールによって絶縁される送電線によって比較されて、xlpeの送電線は低下を置くことによって優秀な電気、メカニズム、熱および老化抵抗力がある、環境の圧力抵抗力があり、化学防蝕、長期に働くことのためのまた単純構造、ライト級選手、制限、および高温手当の特徴をだけでなく、自慢しません。
指定
| MV （35kvへの6）の送電線 | |||
| モデルおよび記述Uo/U （Um） =3.6/6 （7.2）、6/6 （7.2）、6 10(12)、8.7/10(12)、8.7/15 （17.5の）、12/20(24)、18/30(36)、21/35 （40.5）、26/35の（40.5の） kV | No.ofの中心 | コンダクターの断面区域（mm2） | |
| xlpeの絶縁材 | 1つの中心3の中心 | 10の16の25の35の70の95の120の150の185の240の300の400の500の630のスクエアmm | |
| CUの中心 | Alの中心 | ||
| YJV、N2XSY;ポリ塩化ビニールによっておおわれる送電線 | YJLV、NA2XSY;ポリ塩化ビニールによっておおわれる送電線 | ||
| YJV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | YJLV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | ||
| YJV32、YJV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | YJLV32、YJLV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | ||
| ポリ塩化ビニールの絶縁材 | |||
| CUの中心 | Alの中心 | ||
| VV （VY）;ポリ塩化ビニール（PE）のおおわれた送電線 | VLV （VLY）;ポリ塩化ビニール（PE）のおおわれた送電線 | ||
| VV22 （VV23）;装甲鋼鉄テープ ポリ塩化ビニール（PE）は送電線をおおいました | VLV22 （VLV23）;装甲鋼鉄テープ ポリ塩化ビニール（PE）は送電線をおおいました | ||
| VV32 （VV33）、VV42 （VV43）;装甲鋼線ポリ塩化ビニール（PE）は送電線をおおいました | VLV32 （VLV33）、VLV42 （VLV43）;装甲鋼線ポリ塩化ビニール（PE）は送電線をおおいました | ||
技術的なデータ
| 電圧をテストして下さい | 6 / 10 kV | [kV] | 21 / 5 min。 |
| 12 / 20 kV | [kV] | 42 / 5 min。 | |
| 18 / 30 kV | [kV] | 63 / 5 min。 | |
| 温度較差 | 動き | -20°Cは+90°Cを耕します | |
| 固定 | -20°Cは+90°Cを耕します | ||
| 実用温度 | 短絡 | °C | 250 |
| 短絡の時間 | 最高。 | [秒] | 5 |
| 曲げ半径 | 最少。 | X直径 | 15 |
| 燃焼性 | 標準 | EN 50265-2-1 |
| Nom。コンダクターの横断面 | 繊維のいいえ/Dia。コンダクターの | 絶縁材の厚さ | 内部外装の厚さ | 鋼鉄テープ厚さ | 外装の厚さ | およそO.D。 | およそ重量 | 最高。コンダクター（20 ℃）のD.Cの抵抗 | テストの電圧AC | 現在の評価 | |
| mm2 | pc/mm | mm | mm | mm | mm | （mm） | kg/km | Ω /km | kV/5min | 空気（a） | 土（A） |
| 3 × 35 | 7/2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
証明書
ISO、セリウム、KEMA、IEC、RoHS、CCC、P3Cおよびより多くの他依頼により
命令の助言
評価される電圧
適用標準:IEC/BS/UL/GB
中心の数
コンダクターのサイズ$の構造
タイプの絶縁材
装甲かunarmored。装甲なら、装甲タイプ及び材料
外装の条件
ケーブル及びパッキング条件の長さ
他の条件
