| MOQ: | 500 メートル |
| 価格: | US$ 0.35-120 / Meter |
| standard packaging: | 木のドラムか鋼鉄 |
| Delivery period: | 7-14 日 |
| payment method: | トン/ Tは、リットル/℃ |
| Supply Capacity: | 15,000 の KM/月 |
このプロダクトは3.6/6kV-26/36kVシステムのACによって評価される電圧の送電および配分ラインに適当です（U0/U）。それは空気（ケーブル橋フレーム、屋内壁サポートおよび保護層状構造の相違に従って皿）および土で（埋められた、ケーブルの堀、管のect指示して下さい。）それぞれ導かれます。
35kVで以下に評価される電圧の送電そして配分ラインのために使用される。
地面の、そして、ケーブル運河で、ケーブルがより重い機械圧力および抗張緊張--にさらされない条件の水で、屋外設備内での外の静的な適用のための高く、中型の電圧送電線。
構造

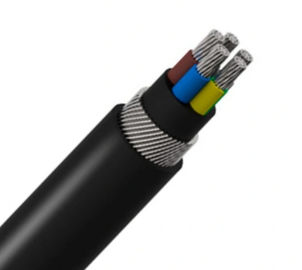

AL/XLPE/SWA/PVCの装甲電気ケーブル
- IEC 60228に従って座礁する円形の裸アルミニウム中心
- 内部の半伝導性の層
- 中心の絶縁材XLPE
- HD 308 S2に従うカラー コード
- 外の半伝導性の層
- 半伝導性テープ
- 銅テープ スクリーン
- 注入口
- ポリ塩化ビニールの内部外装
- 電流を通された鋼線の装甲(SWA)
- ポリ塩化ビニールの外の外装（赤か黒）
| MV （11kv 15kv 33kv）の送電線 | ||
| モデルおよび記述Uo/U （Um） =3.6/6 （7.2）、6/6 （7.2）、6 10(12)、8.7/10(12)、8.7/15 （17.5の）、12/20(24)、18/30(36)、21/35 （40.5）、26/35の（40.5の） kV | No.ofの中心 | コンダクターの断面区域（mm2） |
| xlpeの絶縁材 | 1つの中心3の中心 | 10の16の25の35の70の95の120の150の185の240の300の400の500の630のスクエアmm |
| CUの中心 | ||
| YJV、N2XSY;ポリ塩化ビニールによっておおわれる送電線 | ||
| YJV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | ||
| YJV32、YJV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | ||
| Alの中心 | ||
| YJLV、NA2XSY;ポリ塩化ビニールによっておおわれる送電線 | ||
| YJLV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | ||
| YJLV32、YJLV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | ||
標準
インターナショナル:IEC 60502、IEC 60228
中国:GB/T 12706
要望に応じてBS、DINおよびICEAのような他の標準
技術的なデータ:
最高のコンダクターの温度:正常の下で（90 OC）、緊急事態（130OC）はまたは5つ以下のs （250℃）の状態をショートさせません。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0 OC、および
最少曲げ半径:単心のための15のxケーブルO.D
多中心のための12のxケーブルO.D
| 電圧をテストして下さい | 6 / 10 kV | [kV] | 21 / 5 min。 |
| 12 / 20 kV | [kV] | 42 / 5 min。 | |
| 18 / 30 kV | [kV] | 63 / 5 min。 | |
| 温度較差 | 動き | -5°Cは+70°Cを耕します | |
| 固定 | -20°Cは+70°Cを耕します | ||
| 実用温度 | 短絡 | °C | 250 |
| 短絡の時間 | 最高。 | [秒] | 5 |
| 曲げ半径 | 最少。 | X直径 | 15 |
| 燃焼性 | 標準 | EN 60332-1-2 |
証明書
ISO、セリウム、KEMA、IEC、RoHS、CCC、P3Cおよびより多くの他依頼により
FAQ
1. 出荷:ヘビー級選手による海か空気によって。サンプルはDHL、Federal Expressによって送りますあります。等
2. 支払:私達は好むものをT/T、L/Cを、ちょうど選びます受け入れます
3. 受渡し時間:レシート沈殿物に一般に7~10仕事日。量に従って。
4. MOQ:通常私達のMOQは1000metersです。20センチメートルの下のサンプルは自由に提供することができます。
|
|
