| MOQ: | 300 メートル |
| 価格: | US$0.51- US$125 / Meter |
| standard packaging: | 木のドラム |
| Delivery period: | 7月15日日 |
| payment method: | トン/ Tは、リットル/℃ |
| Supply Capacity: | 1 ヶ月あたりの 25,000 KMs |
このプロダクトは3.6/6kV-26/36kVシステムのACによって評価される電圧の送電および配分ラインに適当です（U0/U）。それは空気（ケーブル橋フレーム、屋内壁サポートおよび保護層状構造の相違に従って皿）および土で（埋められた、ケーブルの堀、管のect指示して下さい。）それぞれ導かれます。

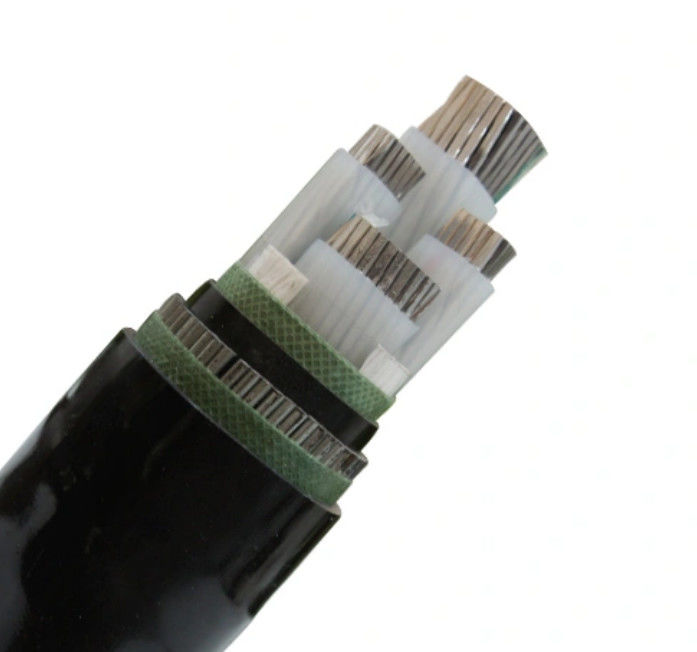

構造
1 .....座礁させた裸の銅
半導体材料の2つの.....内部の層
架橋結合されたポリエチレンの3 .....中心の絶縁材
半導体材料の4つの.....外の層
5 .....半導体テープ
銅線の6 .....スクリーン
7つの.....注入口ストリップ、ヤーン、またはペーパー
非編まれる8 .....テープか炎-抑制剤--を包みます
9つは.....内部のカバー ポリ塩化ビニールの突き出ました
10….装甲ステンレス鋼ワイヤー
11….全面的な外装:ポリ塩化ビニール（ポリ塩化ビニール）またはFR-PVCのPE、LSOH
| MV （11kv 15kv 33kv）の送電線 | ||
| モデルおよび記述Uo/U （Um） =3.6/6 （7.2）、6/6 （7.2）、6 10(12)、8.7/10(12)、8.7/15 （17.5の）、12/20(24)、18/30(36)、21/35 （40.5）、26/35の（40.5の） kV | No.ofの中心 | コンダクターの断面区域（mm2） |
| xlpeの絶縁材 | 1つの中心3の中心 | 10の16の25の35の70の95の120の150の185の240の300の400の500の630のスクエアmm |
| CUの中心 | ||
| YJV、N2XSY;ポリ塩化ビニールによっておおわれる送電線 | ||
| YJV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | ||
| YJV32、YJV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | ||
| Alの中心 | ||
| YJLV、NA2XSY;ポリ塩化ビニールによっておおわれる送電線 | ||
| YJLV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおいました | ||
| YJLV32、YJLV42;装甲鋼線ポリ塩化ビニールは送電線をおおいました | ||
適用
、電力植物および産業工場の変圧器の場所、転換のブロックで使用される。 地面の、そして、ケーブル運河で、ケーブルがより重い機械圧力および抗張緊張--にさらされない条件の水で、屋外設備内での外の静的な適用のための中型の電圧送電線。
標準
インターナショナル:IEC 60502-2、IEC 60228
中国:GB/T 12706.2-2008
要望に応じてBS、DINおよびICEAのような他の標準
技術的なデータ:
| 電圧をテストして下さい | 6 / 10 kV | [kV] | 21 / 5 min。 |
| 12 / 20 kV | [kV] | 42 / 5 min。 | |
| 18 / 30 kV | [kV] | 63 / 5 min。 | |
| 温度較差 | 動き | -20°Cは+90°Cを耕します | |
| 固定 | -20°Cは+90°Cを耕します | ||
| 実用温度 | 短絡 | °C | 250 |
| 短絡の時間 | 最高。 | [秒] | 5 |
| 曲げ半径 | 最少。 | X直径 | 15 |
| 燃焼性 | 標準 | EN 50265-2-1 |
パッキングおよび船積み
輸出のためのすべてのケーブルは木のドラムまたは木製およびスチール ドラムによってよく詰まり、保護されます。 梱包材はケーブルの重量そしてサイズによって決まります。 海港に送られるよく詰められたケーブル ドラムの後でそれらは20のFTの容器か40のFTの容器に荷を積まれます。すべてのケーブル ドラムは安全ベルトによって海貨物の間に、動き確かめるためにしっかりと固定されません。 容器のサイズは合計付商品のまたは顧客の条件による重量に従ってchosed。
|
|
