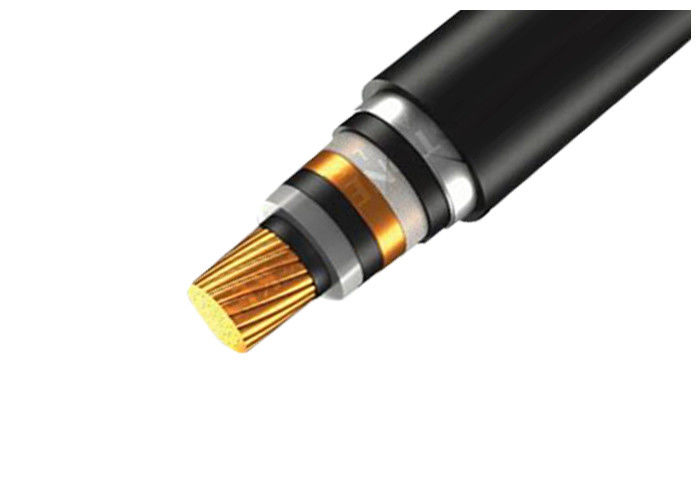

工事
導体：なまし銅円形コンパクト – クラス 2
絶縁：LV-XLPE
フェーズカラー: ナンバリング
装甲: AWA – SWA – DSTA – GDSTA
仕様: サンズ1339
電圧範囲：3.8/6.6kV～6.35/11kV～12.7/22kV～19/33kV
種類: ベルト付きまたはスクリーン付き
応用: 地下網、主要配電システム、変電所、採掘に使用されます。波形アルミニウムまたはスチールテープで製造可能
規格
IEC60502、BS6346、VDE、AS/NZS、ULなどまたは顧客の要求として。
1kv-10kv xlpe装甲電力ケーブルは主にIEC 60502規格に準拠しており、OEM要件やBS規格、DIN規格、ASTM規格などの他の規格に従って製造することもできます。
電圧等級は最大 35kv、断面積は最大 400 平方ミリメートル (銅またはアルミニウム導体) です。導体の長時間使用温度は90度です。短絡時、導体の最高温度は 250 度を超えてはなりません。
敷設条件：標高差の大きい地中に敷設する場合は、外部からの機械的力と適度な引張力に耐えられること。
-規格/試験仕様:IEC 60502-1。
設置 このケーブルはダクト、トレイ、または直接埋設に設置できます。人の安全と製品の完全性が設置の効率によって影響を受けないように、地域の電気規則または同等の設置手順に従うことをお勧めします。
モデルと仕様
定格電圧中電圧XLPE電源ケーブルNo.×呼び断面積
導体番号×mm21コア3コア
3.6/6(7.2)kV
3.6/6.6(7.2)kV、6/10(12)kV
8.7/10(12)kV、8.7/15(17.5)kV
12/20(24)kV
18/30(36)kV
21/35(40.5)kV
26/35(40.5)kV1x 25 mm23x 25 mm21x35 mm23x 35 mm21x50 mm23x 50 mm21x70 mm23x 70 mm21x95 mm23x 95 mm21x120 mm23x 120 mm21x150 mm23x 150 mm21x185 mm23x 185 mm21x240 mm23x 240 mm21x300 mm23x 300 mm21x400 mm23x 400 mm21x500 mm23x 500 mm21x630 mm2
| タイプ | 説明 | 定格電圧 | いいえ。コア数 | 公称断面(mm2) | アプリケーション |
| YJV YJLV | CuまたはAl導体、XLPE絶縁。PVCシース電気ケーブル | 0.6/1KV | 1、2、3、4 | 1.5～400 | 屋内および屋外の敷設用。LV XLPE絶縁電力ケーブルは、定格電圧U(Um)≤10KVの送電および配電システムに使用されます。HV XLPE絶縁電力ケーブルは、10KV〜35KV間の電力ケーブル伝送を指し、電力伝送の幹線道路によく適用されます。設置中に一定の牽引力には耐えられますが、外部からの機械的な力には耐えられません。 |
| 3+1 | 3×4+1×2.5～3×400+1×185 | ||||
| 6/6kV | 1,3 | 25～500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25～500 | |||
| 3 | 25～300 | ||||
| 21/35kv | 1 | 50～500 | |||
| YJV22 YJLV22 | Cu または Al 導体、XLPE 絶縁スチールテープ装甲 PVC シース電気ケーブル | 0.6/1KV | 3 | 1.5～400 | 地中埋設に適しており、外部からの機械的力に耐えることができますが、大きな引っ張り力にも耐えられます。 |
| 4 | 4～240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25～300 | |||
| 21/35kv | 3 | 50～240 |
テクニックのプロパティ:
1、長時間の動作温度は75℃で、短絡（5秒以内）が発生し、コアの温度は160℃を超えることはできません。
2、周囲温度は-10℃以上である必要があります。
3、敷設温度は0℃以上である必要があります
4、装甲なしの単一コアの曲げ半径は20Dを超えてはならず、装甲付きの単一コアの曲げ半径は15Dを超えてはならず、装甲付きの3つのコアの曲げ半径は12Dを超えてはなりません
注記：
1. 表に記載しているケーブルは一部です。その他の仕様のケーブルもお問い合わせください。
2. ケーブルは、さまざまなシングル モードまたはマルチ モードで供給できます。
3. ご要望に応じて、特別に設計されたケーブル構造も利用可能です。
* ケーブルの敷設温度は 0 度未満であってはなりません。周囲温度が 0 度未満の場合は、特定の方法でケーブルを 0 度以上に加熱する必要があります。このシリーズには次のものが含まれます。
* 銅 (アルミニウム) コア、PVC 絶縁およびシース付き電源ケーブル
* 銅 (アルミニウム) コア、PVC 絶縁、PE シース電源ケーブル
* 銅 (アルミニウム) コア、PVC 絶縁、スチールテープ外装 PVC シース電源ケーブル。
* 銅 (アルミニウム) コア、PVC 絶縁、スチールテープ外装、PE シース電源ケーブル
* 銅 (アルミニウム) コア、PVC 絶縁、鋼線外装、PVC シース電源ケーブル
* 銅 (アルミニウム) コア、PVC 絶縁、鋼線外装、PE シース電源ケーブル
ご注文ごとに、最も厳密な納期スケジュールを満たすことができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
