適用:
中電圧XLPE 断熱型装甲電源ケーブルは,3.6kV~35kVの電源伝送・配送システムで電力を送信・配送するために使用されます.一般的に電力を含む分野に適用されます石油浸透紙断熱電源ケーブルを完全に置き換える
資産:
1長時間稼働する電導体の最大許容される作業温度は90度である.
2ショート回路 (最大長距離は5秒を超えない) で,電導体の最高温は250度を超えない.
3空気での環境温度は40°C,地下では25°Cを超えてはならない.
4優れた電気性能 化学腐食耐性
建設
| 指揮者: | クー丸型アルミ,多線糸付き圧縮 (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295 に準拠するクラス2 |
| 画面内側: | 導体上の外押しした半導体皮革 |
| 隔熱: | XLPE (クロスリンクポリエチレン,最近のマーク:PE-X) 化合物 DIX 8 HRN HD 620 S1 ili 2XI1 DIN VDE 0207 dio 22 に準拠 |
| 外部画面: | 断熱材の上に外押しした半導体皮革,断熱材で縦横にスプレイス (+半導体材料のテープ) |
| 指揮者スクリーン: | 銅のテープが反ヘリックスに包まれた |
| フィルター: | フィルラー ストライプ,糸,紙 |
| 包装: | 非織物包装テープや耐火性または防水性 |
| 内部カバー: | エクストルーデッドPVC |
| 装甲: | アルミワイヤ |
| 総容器 | ポリビニル塩化物 (PVC) またはFR-PVC,PE,LSOH |
| カバーの色 | 黒色,赤色,またはカスタマイズ |
適用:
a. トランスフォーマーステーション,スイッチブロック,電気発電所,工業施設で使用される. 地上,施設内外,屋外における静的適用のための中電圧電源ケーブルケーブル運河で水中では,ケーブルがより重い機械的ストレスや張力ストレスにさらされない状態です.
b. 外部からの衝撃の影響を避けるため,接着する半導体層を導体と隔離体の間に同心銅導体と共に外押し,電気フィールドの制限と部分放電への抵抗を保証する.
c. 耐電圧損失因子が非常に低く,使用寿命全体にわたって一定であり,XLPE材料の絶妙な隔熱特性により,半導体材料の内側と外側のスクリーンで長さでしっかりとスプレーされた (単一のプロセスで挤出),ケーブルは高い運用信頼性を持っています.
基準
国際:IEC 60502-2,IEC 60228
中国: GB/T 12706.2-2008
他の基準などBS,DIN,ICEA 要求に応じて
| MV ((11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | コア番号 | 導体の横断面積 (mm2) |
| xlpe隔熱 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリ |
| クーコア | ||
| YJV,N2XSY;PVCで覆われた電源ケーブル | ||
| YJV22 鋼鉄テープ装甲 電源ケーブルはPVCで覆われています | ||
| YJV32,YJV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
| アル・コア | ||
| YJLV,NA2XSY;PVCで覆われた電源ケーブル | ||
| YJLV22 鋼鉄テープ装甲 電源ケーブル | ||
| YJLV32,YJLV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||

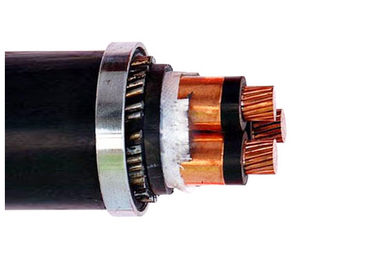

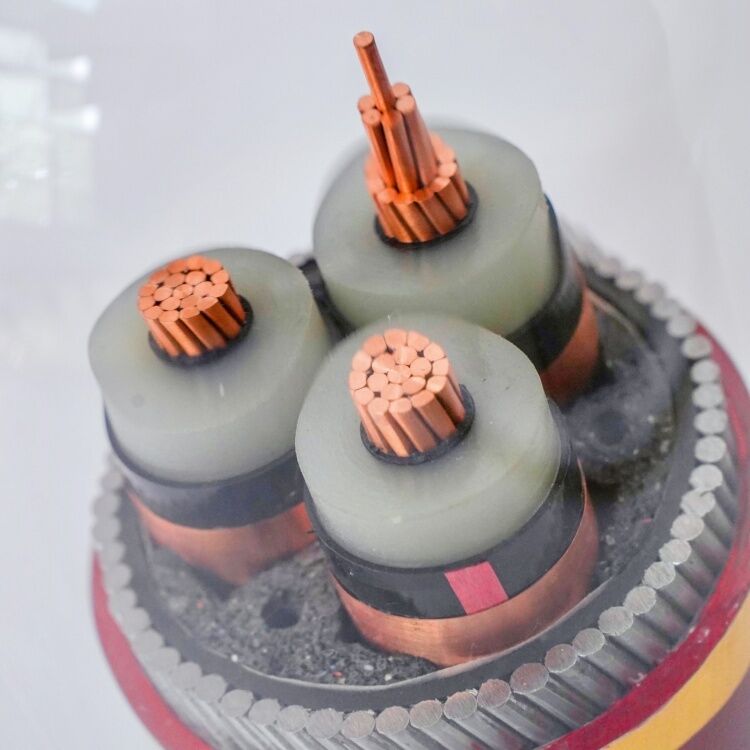

3コアXLPEケーブル 鋼鉄ワイヤ装甲
1導体 2.導体スクリーン 3.XLPE隔熱 4.隔熱スクリーン
5メタルスクリーン 6. フィラー 7. 隔離蓋 (内蓋)
8装甲9 外部のシールド
ケーブルのサービス条件とパラメータ:
最大電導体の動作温度: 90°C.
短回路温度 250°C 5 秒以上ではない
作業環境温度
空気 40°C 地下 25°C
直接の敷設深さ: 80cm
土壌の熱抵抗: 100°C.cm/W
ケーブルを敷く際の環境温度は 0°C以下でなければならない.
D.C 完成したケーブルの抵抗は,kmあたり20°Cで,以下の値を超えない.
