| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | RoHS/KEMA/TUV/CE/ISO |

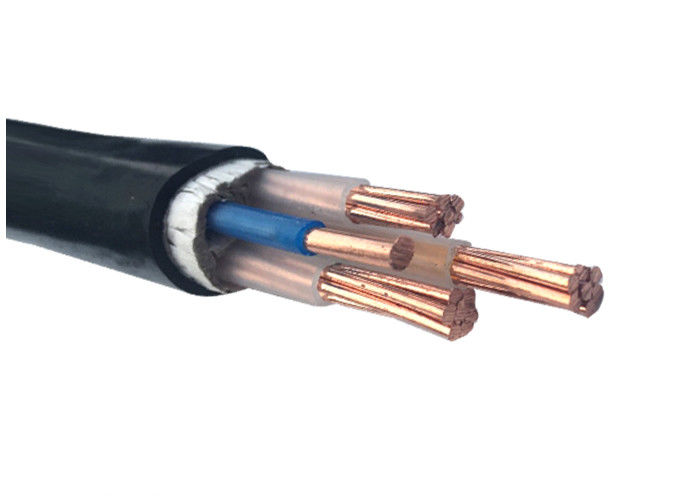

N2XH IEC60332-3 XLPE 低煙ゼロハロゲンフリー電源ケーブル 4x10MM2 競争力のある価格
アプリケーション
屋内外での敷設に。設置中に一定の牽引力には耐えられますが、外部からの機械的な力には耐えられません。単芯ケーブルを磁気ダクト内に敷設することは許可されません。
工事
導体 : IEC 60228 に準拠した銅導体
≤6mm2 ソリッド (クラス 1)
＞6mm2撚線（クラス2）
≥ 50mm2 形状導体オプション
絶縁体：PVC(ポリ塩化ビニル) 75℃
シース: 低煙ゼロハロゲン黒または赤またはカスタマイズ
難燃剤: カスタマイズ可能
規格:
導体: コンパクト撚り銅導体、IEC 60228 準拠の Cl.2
マイカテープ
フィラー
シース: LSOH、黒またはその他の色、IEC60332、60502-1 に準拠
技術データ
| ノム。導体断面図 | 断熱材の厚さ | シース | 約 | 約 | 最大。導体の直流抵抗（20℃） | 試験電圧 | 電流定格 | |
| mm2 | mm | 厚さ | 外径 | 重さ | Ω/km | 交流 | ||
| mm | mm | kg/km | kV/5分 | 空中(A) | 土壌中(A) | |||
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772年 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
証明書
ISO、CE、KEMA、IEC、CCC、P3C、その他リクエストに応じて
梱包と発送
ご注文ごとに、最も厳密な納期スケジュールを満たすことができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
