専門の監視の中心EPRによって絶縁されるケーブル、ゴム製送電線

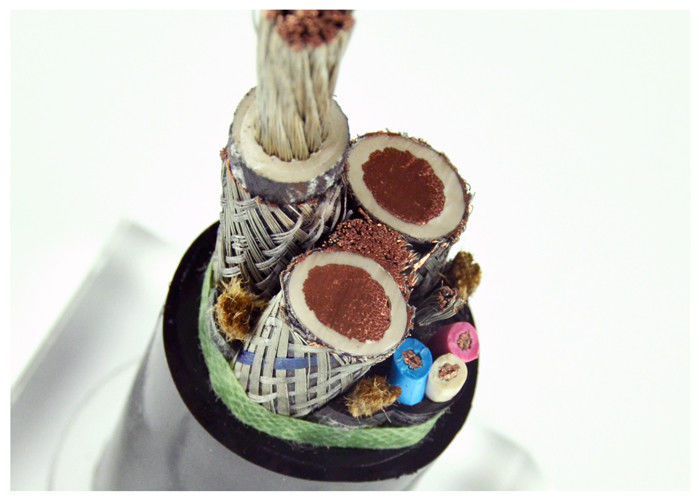

0.66/1.14KV適用範囲が広い金属選別された採鉱ケーブル(石炭カッターのために)
1.使用法
石炭鉱業で使用されるこのゴムによっておおわれる適用範囲が広いケーブル。炭鉱機械および同じような装置の電源の関係。
2.働く温度
中心の割り当てられた働く温度が65° Cです
その最も小さい曲げ半径はケーブルの直径のサイズ6倍のです。黄色い外装ケーブルは長くのための太陽で露出されるべきではないです。
3.モデル及び適用
指定
タイプ | 評価される電圧(KV) | 中心の数 |
わずかな十字 |
||
主なライン | 地球ライン | 管理線 | |||
私 |
0.38/0.66 | 3 | 1 | - | 4-185 |
MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6/6 | 3 | 1 | - | 16-185 |
MYP | 6/10 | 3 | 1 | - | 16-185 |
MYP | 8.7/10 | 3 | 1 | - | 16-185 |
MC |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT |
1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT |
3.6/6 | 3 | 3 | - | 16-185 |
MYPT |
6/10 | 3 | 3 | - | 16-185 |
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
MZ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
実行された標準
1非広がりの燃焼ケーブルのために、道具GB12972
2炎抑制剤ケーブルのために、道具MT818
3特別な鉱山ケーブルのために(より大きい断面およびより高い電圧と)、実行して下さい
企業の標準。
CorexSize | わずかな厚さ | 全面的な直径(mm) MCPT-0.66/1.44 |
||||
段階 | 基づいていること | 制御 | 絶縁材 | 外装 | 分 | 最高 |
3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
中心のタイプ | わずかなサイズ | 20℃ (MΩ.km)の最低の絶縁抵抗 | |
0.66/1.14KVより多く | 1.9/3.3KV | ||
段階Conducorまたは Asistantのコンダクター |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
コンダクターを制御して下さい | 4.6.10 | 100 | 100 |
