| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/CCC/CE |

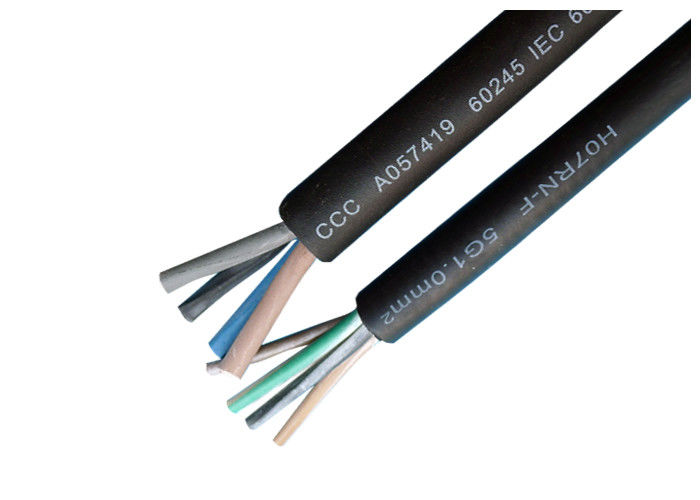

適用範囲が広いコンダクターのゴムで覆われた、ゴムによって絶縁されたケーブル H05RN-F
工事：
導体: 柔軟なクラス 5 銅導体
Insualtion: ゴムシース
シース: ゴムシース
応用 ：
この柔軟な電源ケーブルは、油、酸、アルカリ環境などの悪条件下でも固定ケーブルまたは可動ケーブルとして設置できます。
断熱材の色:
シングルコア: 黒、
2芯:ブラウン&ブラック、
3芯: ブラウン、ブルー、グリーン/イエロー
4 コア: ブラウン、ブルー、ブラック、グリーン/イエロー
5芯: ブラウン、ブルー、ブラック、グレー、グリーン/イエロー
シースの色:
黒
使用温度
H07RN-Fモデル定格電圧 U0/U IS 450/750V
H05RN-Fモデル定格電圧 U0/U IS 300/500V
H03RN-Fモデル 定格電圧 U0/U IS 300/500V
長時間使用する場合、ワイヤーコアの温度は60℃を超えることはできません。
ゴム銅線 使用条件
1. 定格電圧：300/300(h03rn-fタイプ)、300/500(h05rn-fタイプ)、450/750V(h07rn-fタイプ)
2. 導体の長期使用温度は65℃以下である必要があります。
3. Wタイプケーブルは耐候性と耐油性を兼ね備えており、屋外や油汚れの多い場所での使用に適しています。
4. ZRタイプケーブルは難燃性を持っています。
特徴
1. 定格電源周波数電圧 U0/U: 450/750V、300/500V、および 200/200V。
2. 導体の最大許容動作温度は 60°C です。
3. 許容最低使用温度は -35°C です。
4. ケーブルは鉱油や燃料油で汚染された場所でも使用できます。
| 断面図 面積 mm2 |
コアの直径の数 | 全体の直径 | 最大直流抵抗 20℃ MΩ/km |
おおよその重量 (kg/km) |
|||
| 分 | 最大 | ||||||
| 2x0.3 | 16/0.15 | 4.3 | 5.8 | 69.2 | 71.2 | 30 | 31.5 |
| 2x0.5 | 28/0.15 | 4.8 | 6.4 | 39 | 40.1 | 43 | 45.5 |
| 3x0.3 | 16/0.15 | 4.6 | 6.1 | 69.2 | 71.2 | 36 | 38.5 |
| 3x0.5 | 28/0.15 | 5.1 | 6.7 | 39 | 40.1 | 74 | 77 |
