| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE,ROHS |

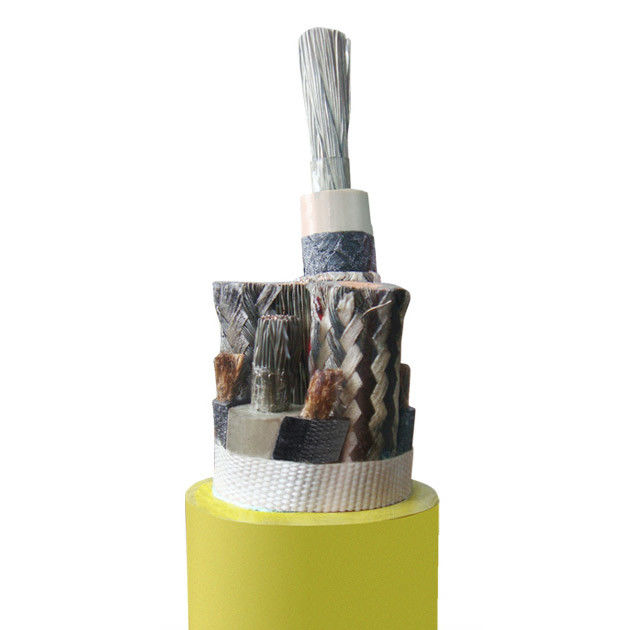

IEC 60092 SHF1 断熱された SICI 耐火海用ケーブル 0.6/1KV
ケーブル建設
導体:缶詰銅.IEC 60228クラス2
断熱:XLPE断熱
内蓋:ハロゲンのない熱塑性ポリオレフィン (SHF1)
装甲品: 鉄筋線 帯状/缶詰銅線 帯状
外蓋:ハロゲンフリー熱塑性ポリオレフィン (SHF1)
基準
デザイン: IEC 60092-350, 353
断熱材料: IEC 60092 -351
蓋材: IEC 60092-359
燃やす可能性:IEC 60332-1 & IEC 60332-3 Aカテゴリー
ハロゲンフリー:IEC60754-1,IEC60754-2
煙排出量:IEC 61034-1,IEC 61034-2
コアとサイズ
コア: 1, 2,3,4,5,7,10,12,14,16,19,24
サイズ (sqmm): 1.52 について5. 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 180, 240, 300
モデル | 燃焼 | コア 番号 | (ミリ)2) 定額 断面性 面積 | (KV) 格付け 電圧 | Temp°C |
| CEF,CEF80,CEF82,CEF8F,CEF90,CEF92,CEFR CEH,CEH80,CEH90,CEH82,CEH92,CEHR CEV,CEV80,CEV90,CEV82,CEV92,CEVR CE8F,CE8F80,CE8F90,CE8F82,CE8F92,CE8H,CE8H80 CE8H80,CE8H90,CE8H82,CE8F92,CE82,CE8290 | DA サウスアフリカ NA | 1 2 3 | 1〜400 2 - 120 3-185 | 0.6/1 | E: オーケー85 ジュリアン:85 V: オーケー80 |
| CEPF,CEPF80,CEPF96,CEPF90,CEPF86,CEPF96 CEPJ,CEPJ80,CE85,CEPJ90,CEPJ85,CEPJ95 | SC | 4から48 | 1 - 2 でした5 | ||
| CEF (HV) P,CEF (HV) P80,CEF (HV) P90 CEF (HV) P82 CEF (HV) P92 CJVP,CJVP80,CJVP90,CJVP82,CJVP92 CVVP,CVVP80,CVVP90,CVVP82,CVVP92 | DA サウスアフリカ | 4から48 | 1 - 2 でした5 | ||
| CJV,CJV80,CJV90,CJV82,CJV92 | DA,SA NA | 1 2 3 4から48 | 1-130 2 - 120 3-185 1 - 2 でした5 | - | 85 |
| CJPF,CJPF80,CJPF90,CJPF86,CJPF96,CJPJ,CJPJ80 CJPJ90,CJPJ85,CJPJ95,CYJ85,CYJ86,CYJ95,CYJ96 CYX,CYX8X,CY8X,CYX80,CYX9X | SC,NSC | ||||
| CJPJP,CJPJP80,CJPJP90,CJPJP85,CJPJP95 CJPFP,CJPFP80,CJPFP90,CJPFP86,CJPFP96 | SC,NSC | 2〜3 7 | 1 - 2 でした5 | 0.6/1 | |
| CXF,CXF80,CXF82,CXF90,CXF92,CXFR CXV,CXV80,CXV90,CXV82,CXV92 | DA,SA | 1 2 3 4から37 | 1〜300 2 - 120 3-185 1 - 2 でした5 | 0.6/1 | 70 |
| CVV,CVV80,CVV82,CVV90,CVV92 | DA サウスアフリカ | ||||
| CBV,CBVR | DA | 1 | 0.35-075 | 0.25 | |
1 | 1 - 95 | 0.6/1 | |||
| CBPF,CBPJ,CBPFR,CBPJR,CBYJ,CBYJR | SC,DC | 1 | 1 - 95 | 0.6/1 | 85 |
製品説明とコード
コード | 定義 | コード | 定義 |
D | シングルケーブル用燃焼 | A について | 煙の酸性や毒性がある |
S | バンクケーブルの燃焼 | B について | 低煙性 低酸性 低毒性 |
N | 防火 (単一のケーブルの燃焼) | C について | ハロゲンフリーローフスモークロートキシシティー |
コード | 断熱装置 | コード | 内側 シェイット | コード | 装甲 | コード | 外部 シェイット | コード | 特徴 |
E について | EPゴムから隔離された | F について | クロロ酸塩化 シェイット | 8 | 缶詰製のCuワイヤー | 0 | NO 外殻 | P | ラインコア画面 |
JYJ | XLPE 隔熱 | H | クロロス ポリエチレンシールド | 9 | 鋼鉄線織物 | 2 | ポリビニール 塩化物 シェイット | R | 柔らかい |
V | PVC保温 | V | ポリビニール - 塩化物カバー | - | - | 5 | クロス - 関連している ポリオレフィン シェイット | - | - |
X について | NR/SBR 断熱 | PF | 熱塑性ポリオレフィン シェイット | - | - | 6 | 熱塑性ポリオレフィン シェイット | - | - |
- | - | PJ | クロス - 関連している ポリオレフィン シェイット | - | - | - | - | - | - |
