| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | KEMA/CE/TUV/ISO/RoSH |

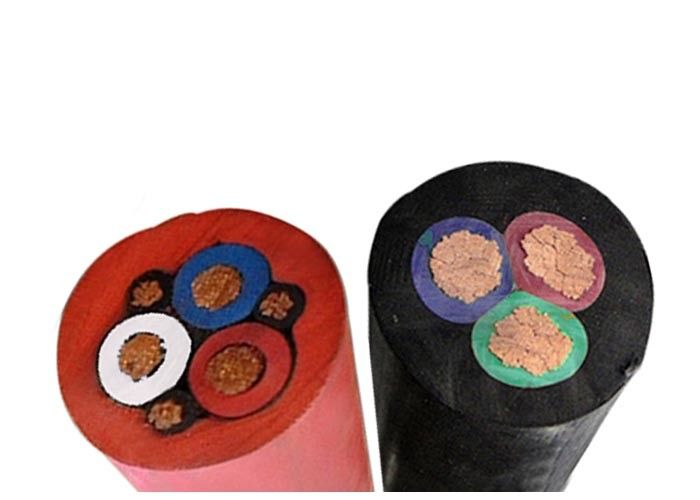

柔軟な導体ゴムで覆われたケーブル クラス5 60245IEC66 65度
建設:
導体:柔軟な5級銅導体
インスルーション:ゴムシェイプ
蓋:ゴム蓋
適用:
この柔軟な電源ケーブルは,油性,酸性,アルカリ性環境などの不利な条件下で固定ケーブルまたは移動ケーブルとしてインストールすることができます.
隔熱色:
シングルコア ブラック
2コア:ブラウン&ブラック
3コア:ブラウン,ブルー&グリーン/イエロー
4コア:ブラウン,ブルー,ブラック&グリーン/イエロー
5コア:ブラウン,ブルー,ブラック,グレー&グリーン/イエロー
カーブ色:
ブラック
ゴムで覆われた柔らかいケーブルワイヤ:
作業温度
H07RN-F型 定位電圧 U0/U IS 450/750V
H05RN-F型 定位電圧 U0/U IS 300/500V
H05RR-F モデル 定位電圧 U0/U IS 300/500V
長い時間,ワイヤコアの作業温度を許容 60 °C以上になれない
ゴム銅線 労働条件
1定数電圧:300/500 (h05rn-f型),450/750V (h07rn-f型)
2導体の長期間の作業温度は65°Cを超えてはならない.
3W型ケーブルは,天候に耐える特性と,特定の油性性があり,屋外使用や油性汚れのある機会に適しています.
4. ZR型ケーブルは耐火性がある.
特徴
1定位電源周波数電圧 U0/U: 450/750V,300/500V,200/200V
2導体の最大許容される動作温度は60°Cである.
3最低使用温度は -35°C
4ケーブルは鉱石油や燃料油で汚染された場所に使用できます.
| 横切断 面積 mm2 |
核の数直径 | 総直径 | マックス・DC抵抗 20°C で MΩ/km |
体重を推定する (kg/km) |
|||
| ミニ | マックス | 銅 | 缶詰銅 | YZ | YZW | ||
| 2x0 について75 | 24時間2 | 5.7 | 7.4 | 26 | 26.7 | 81.7 | 89.6 |
| 2x1 | 32/0 だった2 | 6.1 | 8 | 19.7 | 20 | 123 | 138 |
| 2x1 について5 | 16/0 だった25 | 7.6 | 9.8 | 13.3 | 13.7 | 185 | 196 |
| 2x2 について5 | 28/0 だった25 | 9 | 11.6 | 7.98 | 8.21 | 234 | 252 |
| 2x4 | 56/0 だった3 | 10.6 | 13.7 | 4.95 | 5.09 | 255 | 276 |
| 2×6 | 84/0 だった3 | 11.8 | 15.1 | 3.3 | 3.39 | 356 | 371 |
| 3x0 について75 | 24時間2 | 6.2 | 8.1 | 26 | 26.7 | 97.4 | 105 |
| 3x1 | 32/0 だった2 | 6.5 | 8.5 | 19.7 | 20 | 112 | 126 |
| 3x1 について5 | 16/0 だった25 | 8 | 10.4 | 13.3 | 13.7 | 156 | 174 |
| 3×2 について5 | 28/0 だった25 | 9.6 | 12.4 | 7.98 | 8.21 | 204 | 2019 |
| 3×4 | 56/0 だった3 | 11.3 | 14.5 | 4.95 | 5.09 | 285 | 302 |
| 3×6 | 84/0 だった3 | 12.6 | 16.1 | 3.3 | 3.39 | 398 | 423 |
| 4x0で75 | 24時間2 | 6.8 | 8.8 | 26 | 26.7 | 117 | 125 |
| 4x1 | 32/0 だった2 | 7.1 | 9.3 | 19.7 | 20 | 134 | 148 |
| 4x15 | 16/0 だった25 | 9 | 11.6 | 13.3 | 13.7 | 186 | 206 |
| 4x2 について5 | 28/0 だった25 | 10.7 | 13.8 | 7.98 | 8.21 | 255 | 270 |
| 4×4 | 56/0 だった3 | 12.7 | 13.8 | 4.95 | 5.09 | 356 | 374 |
| 4×6 | 84/0 だった3 | 14 | 17.9 | 3.3 | 3.39 | 465 | 482 |
