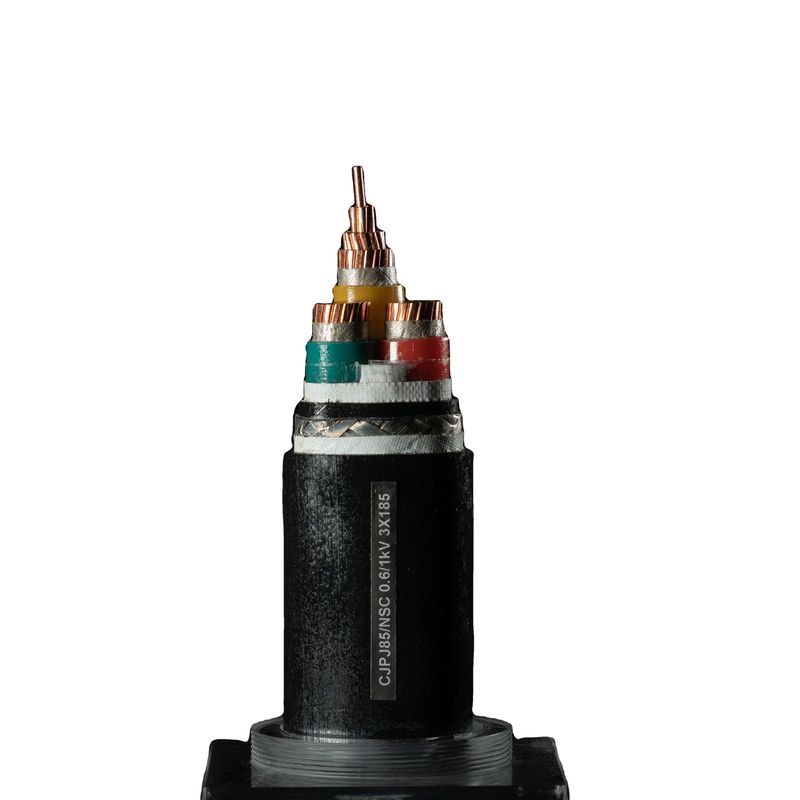

LSZH耐火性XLPEはPolyolefinsheathの装甲電力ケーブルを絶縁した
使用のための特性
耐火性または火評価されるケーブルは回路の完全性を維持し、定義された炎の温度条件の下で指定一定期間の間働き続けるように設計されている。
LSZH FRケーブルは重大な電気取付けが火の避難の間に行うように要求するとき使用されるべき重要なケーブルである:火災警報システム、声の警報システムおよび緊急時の照明装置。
従って彼らは頻繁に公共区域と他の危険な環境および不完全に換気された区域で、特に屋内で指定される。これは車、航空機、鉄道キャリッジおよび船を含んでいる。LSZHはケーブルをであるトンネルおよび地下の鉄道ネットワークを渡って一般的おおった。
| 表1 | |||||||||
| タイプ | 名前 | ||||||||
| NH-VV | 耐火性ポリ塩化ビニールは、ポリ塩化ビニールの外装、銅の送電線絶縁した | ||||||||
| NH-VV22 | 耐火性ポリ塩化ビニールは、ポリ塩化ビニールの外装、鋼鉄ベルトの装甲銅の送電線絶縁した | ||||||||
| NH-YJV | 耐火性XLPEは、ポリ塩化ビニールの外装、銅の送電線絶縁した | ||||||||
| NH-YJV22 | 耐火性XLPEは、ポリ塩化ビニールの外装、鋼鉄ベルトの装甲銅の送電線絶縁した | ||||||||
| NH-FF | fluoroplastic isulated、fluoroplastic外装の銅の送電線 | ||||||||
| WDZN-YY | 絶縁されるLSZHのポリオレフィン ポリオレフィンの外装の銅の送電線 | ||||||||
| WDZN-YY23 | 絶縁されるLSZHのポリオレフィン ポリオレフィンの外装の鋼鉄ベルトの装甲銅の送電線 | ||||||||
| NH-YGG | 絶縁されるシリコーン ゴム シリコーン ゴムの外装の銅の送電線 | ||||||||
| タイプ | 中心 | 評価される電圧0.6/1kv | |||||||
| セクション（mm2） | |||||||||
| NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1.5~300;4~300 | |||||||
| 表3 | |||||||||
| ケーブルの中心のdiameterΦ | Fluoroplasticの外装の厚さ | ||||||||
| 3-5 | 0.55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 20.01-25 | 0.95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| 特性: | |||||||||
| 1のケーブルの置くことのための周囲温度:0°Cの上 | |||||||||
| 2つは、ポリ塩化ビニールの長期最高の働く温度コンダクターをではない70°Cより多く絶縁した;NH-YJVのコンダクターは多くthan90°Cではない;WDZN-YYのコンダクターは90°Cより多くではない;NH-YGGのコンダクターは多くthan180°Cではない;NH-FFのコンダクターは多くthan200°C.ではない。 | |||||||||
