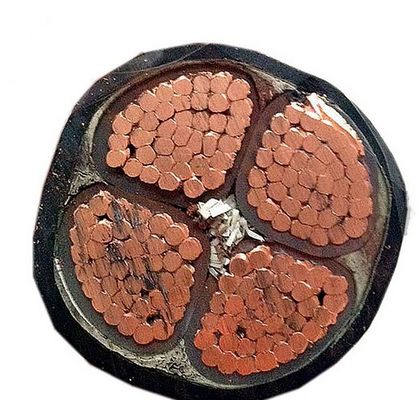

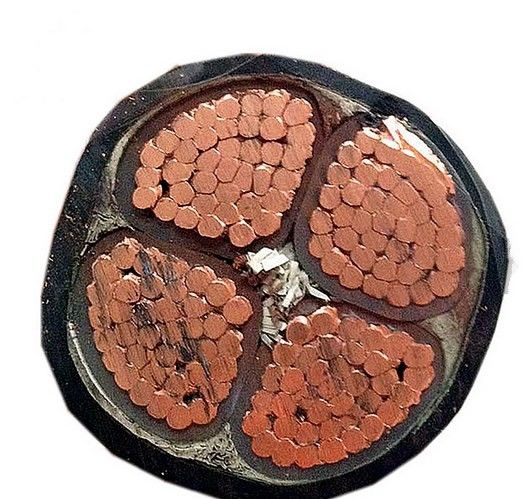

低い煙ゼロ ハロゲン外装耐火性力の柔らかいケーブル
耐火性ワイヤーおよびケーブル連続プロダクト
1. プロダクト標準
企業の標準は、この標準GB/T 19666-2005と同等である。
2. このプロダクトは評価されるAC電圧を使用してプラスチック絶縁された送電線1-10のKVの、450/750のVのプラスチック絶縁された制御ケーブル、450/750ボルトそして電気機器ワイヤーの下ですべての場所の使用のために適しているおよびケーブル、特に高温、引火しやすいおよび火。送信し、分配力、制御、警報および火-制御システムおよび他の回路のための証拠。
3. 使用のための特性
a. 異なったプロダクト種類に従って、評価される電圧は次に分けることができる:
α。β 0.6/1 - 8.7/10 KVの。γ 450/750のKVの。300/500のVのδ。300/300ボルト
b. 異なった種類のプロダクトに従って次に長期のケーブルの割り当てられた仕事の温度が分けられる:
70ºC、90ºC、10
c. 短絡（5s）のために、コンダクターの割り当てられたmax.workの温度が160ºCおよび250ºCを超過しない（a-αのために）。
d. ケーブルを置くための環境の温度は0ºCよりより少しべきではない。
f. ケーブルの許可された最少曲げ半径は異なった種類の次のプロダクトに従ってあるべきである:ケーブルの全面的な直径の6回、10回、12回および15回。
g. ケーブルの燃焼の性質
α。炎の温度750-800ºCの燃焼の条件の下で、ケーブルは最少より少しにより90正常に作動できる。
β。測定されたケーブルの流れ。「α」の環境の下の収容量は対応するタイプそして指定の共通ケーブルの仕事の条件の下に現在運送容量の価値未満ではない。
h. 他の電気性質および身体検査。ケーブルの機械工の性質はすべて対応する共通ケーブルより高い。
| 表1 | |||||||||
| タイプ | 名前 | ||||||||
| NH-VV | 耐火性ポリ塩化ビニールは、ポリ塩化ビニールの外装、銅の送電線絶縁した | ||||||||
| NH-VV22 | 耐火性ポリ塩化ビニールは、ポリ塩化ビニールの外装、鋼鉄ベルトの装甲銅の送電線絶縁した | ||||||||
| NH-YJV | 耐火性XLPEは、ポリ塩化ビニールの外装、銅の送電線絶縁した | ||||||||
| NH-YJV22 | 耐火性XLPEは、ポリ塩化ビニールの外装、鋼鉄ベルトの装甲銅の送電線絶縁した | ||||||||
| NH-FF | fluoroplastic isulated、fluoroplastic外装の銅の送電線 | ||||||||
| WDZN-YY | 絶縁されるLSZHのポリオレフィン ポリオレフィンの外装の銅の送電線 | ||||||||
| WDZN-YY23 | 絶縁されるLSZHのポリオレフィン ポリオレフィンの外装の鋼鉄ベルトの装甲銅の送電線 | ||||||||
| NH-YGG | 絶縁されるシリコーン ゴム シリコーン ゴムの外装の銅の送電線 | ||||||||
| タイプ | 中心 | 評価される電圧0.6/1kv | |||||||
| セクション（mm2） | |||||||||
| NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1.5~300;4~300 | |||||||
| 表3 | |||||||||
| ケーブルの中心のdiameterΦ | Fluoroplasticの外装の厚さ | ||||||||
| 3-5 | 0.55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 20.01-25 | 0.95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| 特性: | |||||||||
| 1のケーブルの置くことのための周囲温度:0°Cの上 | |||||||||
| 2つは、ポリ塩化ビニールの長期最高の働く温度コンダクターをではない70°Cより多く絶縁した;NH-YJVのコンダクターは多くthan90°Cではない;WDZN-YYのコンダクターは90°Cより多くではない;NH-YGGのコンダクターは多くthan180°Cではない;NH-FFのコンダクターは多くthan200°C.ではない。 | |||||||||
