適用範囲が広い装甲ケーブルの配線は送電および配分ラインで固定置くことのために適している。
架橋結合されたポリエチレン(XLPE)の絶縁された送電線は高い電気特性、機械特性、熱老化の性能、環境ストレスのひびの抵抗、化学耐食性と特徴付けられ、また単純構造、便利な操作があり、レベルの大きい相違で置くことによって制限されない。
構造

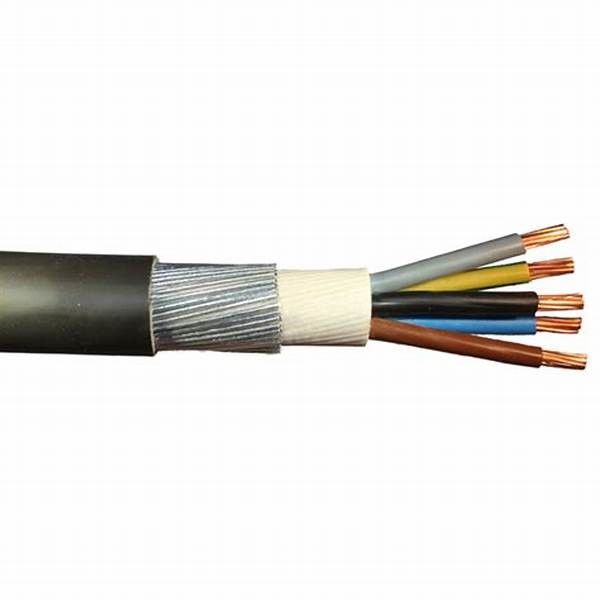

AL/XLPE/SWA/PVCの装甲電気ケーブル
- IEC 60228に従って座礁する円形の裸アルミニウム中心
- 内部のsemi-conductive層
- 中心の絶縁材XLPE
- HD 308 S2に従うカラー コード
- 外のsemi-conductive層
- Semi-conductiveテープ
- 銅テープ スクリーン
- 注入口
- ポリ塩化ビニールの内部外装
- 電流を通された鋼線の装甲(SWA)
- ポリ塩化ビニールの外の外装(赤くか黒い)
MV (11kv 15kv 33kv)の送電線 | ||
モデルおよび記述Uo/U (Um) =3.6/6 (7.2)、6/6 (7.2)、6 10(12)、8.7/10(12)、8.7/15 (17.5の)、12/20(24)、18/30(36)、21/35 (40.5)、26/35の(40.5の) kV | No.ofの中心 | コンダクターの断面区域(mm2) |
xlpeの絶縁材 | 1つの中心3の中心 | 10の16の25の35の70の95の120の150の185の240の300の400の500の630のスクエアmm |
CUの中心 | ||
YJV、N2XSY;ポリ塩化ビニールは送電線をおおった | ||
YJV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおった | ||
YJV32、YJV42;装甲鋼線ポリ塩化ビニールは送電線をおおった | ||
Alの中心 | ||
YJLV、NA2XSY;ポリ塩化ビニールは送電線をおおった | ||
YJLV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおった | ||
YJLV32、YJLV42;装甲鋼線ポリ塩化ビニールは送電線をおおった |
標準
国際:IEC 60502、IEC 60228
中国:GB/T 12706
要望に応じてBS、DINおよびICEAのような他の標準
技術的なデータ:
最高のコンダクターの温度:正常の下(90 OC)、緊急(130OC)または5つ以下のs (250℃)の状態をショートさせるため。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0 OC、および
Min.曲げ半径:単心のための15のxケーブルO.D
多中心のための12のxケーブルO.D
テスト電圧 | 6 / 10 kV | [kV] | 21 / 5 min。 |
12 / 20 kV | [kV] | 42 / 5 min。 | |
18 / 30 kV | [kV] | 63 / 5 min。 | |
温度較差 | 動き | +70°Cまで-5°C | |
固定 | +70°Cまで-20°C | ||
実用温度 | 短絡 | °C | 250 |
短絡の時間 | 最高。 | [秒] | 5 |
曲げ半径 | min. | xの直径 | 15 |
燃焼性 | 標準 | EN 60332-1-2 |
証明書
ISO、セリウム、KEMA、IEC、RoHS、CCC、P3Cおよびより多くの他依頼により
FAQ
1. 船積み:ヘビー級選手による海か空気によって。サンプルはDHL、Federal Expressによって送ることである。等
2. 支払:私達は好むものをT/T、L/Cを、ちょうど選ぶ受け入れる
3. 受渡し時間:レシート沈殿物に一般に7~10仕事日。量に従って。
4. MOQ:通常私達のMOQは1000metersである。20センチメートルの下のサンプルは自由に提供することができる。
