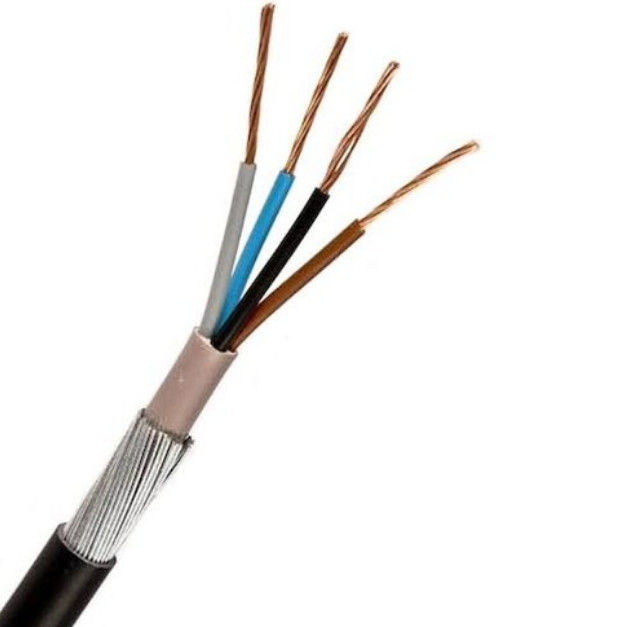

装甲電気ケーブルは力装置の修理された配線、家の電気装置および器械の力の照明、電気enquipmentの内部の配線、器械、eletron装置、オートメーション化装置等であるためにsuitbleである。
構造
1 .....座礁させた裸の銅
半導体材料の2つの.....内部の層
架橋結合されたポリエチレンの3 .....中心の絶縁材
半導体材料の4つの.....外の層
5 .....半導体テープ
銅線の6 .....スクリーン
7つの.....注入口ストリップ、ヤーン、またはペーパー
非編まれる8 .....テープか炎-抑制剤--を包む
9つは.....内部のカバー ポリ塩化ビニールの突き出た
10….装甲電流を通された鋼鉄テープ
11….全面的な外装:ポリ塩化ビニール(ポリ塩化ビニール)またはFR-PVCのPE、LSOH
MV (11kv 15kv 33kv)の送電線 | ||
モデルおよび記述Uo/U (Um) =3.6/6 (7.2)、6/6 (7.2)、6 10(12)、8.7/10(12)、8.7/15 (17.5の)、12/20(24)、18/30(36)、21/35 (40.5)、26/35の(40.5の) kV | No.ofの中心 | コンダクターの断面区域(mm2) |
xlpeの絶縁材 | 1つの中心3の中心 | 10の16の25の35の70の95の120の150の185の240の300の400の500の630のスクエアmm |
CUの中心 | ||
YJV、N2XSY;ポリ塩化ビニールは送電線をおおった | ||
YJV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおった | ||
YJV32、YJV42;装甲鋼線ポリ塩化ビニールは送電線をおおった | ||
Alの中心 | ||
YJLV、NA2XSY;ポリ塩化ビニールは送電線をおおった | ||
YJLV22;装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおった | ||
YJLV32、YJLV42;装甲鋼線ポリ塩化ビニールは送電線をおおった |
標準
国際:IEC 60502、IEC 60228
中国:GB/T 12706
要望に応じてBS、DINおよびICEAのような他の標準
技術的なデータ
最高のコンダクターの温度:正常の下(90 OC)、緊急(130OC)または5つ以下のs (250℃)の状態をショートさせるため。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0 OC、および
Min.曲げ半径:単心のための15のxケーブルO.D
多中心のための12のxケーブルO.D
テスト電圧 | 6 / 10 kV | [kV] | 21 / 5 min。 |
12 / 20 kV | [kV] | 42 / 5 min。 | |
18 / 30 kV | [kV] | 63 / 5 min。 | |
温度較差 | 動き | +70°Cまで-5°C | |
固定 | +70°Cまで-20°C | ||
実用温度 | 短絡 | °C | 250 |
短絡の時間 | 最高。 | [秒] | 5 |
曲げ半径 | min. | xの直径 | 15 |
燃焼性 | 標準 | EN 60332-1-2 |
証明書
ISO、セリウム、KEMA、IEC、RoHS、CCC、P3Cおよびより多くの他依頼により
命令の助言
評価される電圧
適用標準:IEC/BS/UL/GB
中心の数
コンダクターのサイズ$の構造
タイプの絶縁材
装甲かunarmored。装甲なら、装甲タイプ及び材料
外装の条件
ケーブル及びパッキングの条件の長さ
他の条件
