| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | IEC/CE/KEMA |

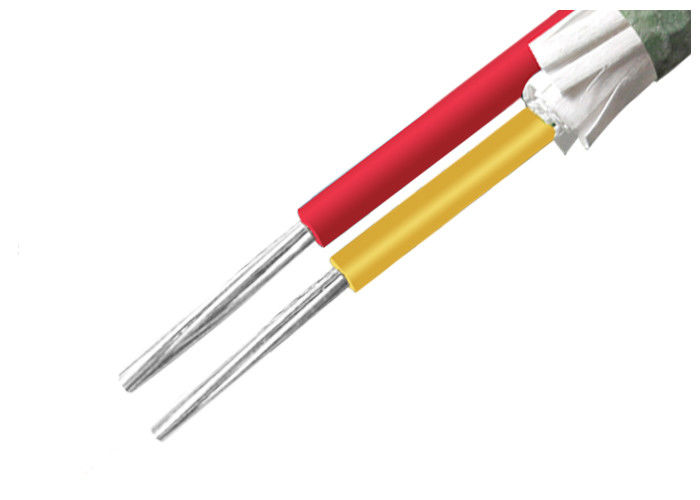

35 Sq mm 固い鎖状の電導ケーブル XLPE 絶縁型 カスタマイズされた NA2XY
申請: XLPE 絶縁ケーブルは,電源配送と電源伝送線として,定位電圧0.6/1KVで使用されます.
建設:
| 指揮者 | IEC 60228 クラス2 によるアルミニウム導体 |
| 円形または形状の導体 | |
| 断熱装置 | XLPE (クロスリンクポリエチレン) 90°C,色々な色で選べる |
| メタリックスクリーンオプション | 銅テープまたは銅線を編み込み 選択可能 |
| 蓋 | PVCまたはFR-PVCタイプST2からIEC60502 黒または赤またはカスタマイズ |
注文 する こと に 関する 助言
定位電圧
適用基準:IEC/BS/UL/GB
コア数
導体 の サイズ と 構造
断熱装置の種類
装甲式でも装甲式でも装甲品の種類と材料
蓋 の 必要性
ケーブルの長さと梱包の要件
他の要件
技術データ:定数電圧:0.6/1kV低電圧
最大電導体温度: 通常 (90°C),緊急 (130°C) または短回路の条件下では,5秒 (250°C) 以上.
設置後,ケーブルが固定位置にある場合にのみ,環境温度は0 oC
折りたたみの半径: 装甲なしの単核のケーブルO.Dの20倍
装甲なしのマルチコア用 15xケーブルO.D
装甲付きシングルコア用 15 xケーブルO.D
12 xケーブルO.D 装甲付き多コア
基準:国際:IEC 60502,IEC 60228 (FR型のみのIEC 60332-3)
中国:GB/T 12706 (FR型のみのGB/T 18380-3)
要求に応じて,BS,DIN,VDE,ICEAなどの他の規格
設置
1設置温度は20°Cを超えない.環境温度は0°C未満である場合は,ケーブルを予熱する必要があります.
2ケーブルの曲がり半径は 8 倍未満でなければならない.
3. 設置後,ケーブルは15分間,3.5kV DCでスタンド電圧試験を行う必要があります.
技術パラメータ:
| 導体の横断面 | 隔熱厚さ | 蓋の厚さ | オーダーダースだ | 体重について | 最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | |
| mm2 | mm | mm | mm | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 1×35 | 0.9 | 1.5 | 12 | 207 | 0.868 | 3.5 | 140 | 150 |
| 3×35 | 0.9 | 2.0 | 23 | 600 | 0.868 | 3.5 | 110 | 120 |
| 4×35 | 0.9 | 2.0 | 25 | 686 | 0.868 | 3.5 | 110 | 120 |
| 3×35+1×16 | 0.9 | 2.0 | 24 | 615 | 0.868 | 3.5 | 110 | 120 |
梱包と輸送:購入注文ごとに 最も厳格な配達スケジュールを満たすことができますケーブルの配送の遅延は,プロジェクト全体の遅延とコストの過大に寄与するので,期限の遵守は常に最優先事項です.
ケーブルは木製のロール,波紋箱,コイルで供給される.ケーブル端は,水分からケーブル端を保護するためにBOPPセルフアデッシブテープと非ヒグロスコピーシールキャップで密封されている.要求されるマークは,顧客の要求に応じて,気象に耐える材料でドラムの外側に印刷されなければならない..
