| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/IEC/KEMA/VDE |

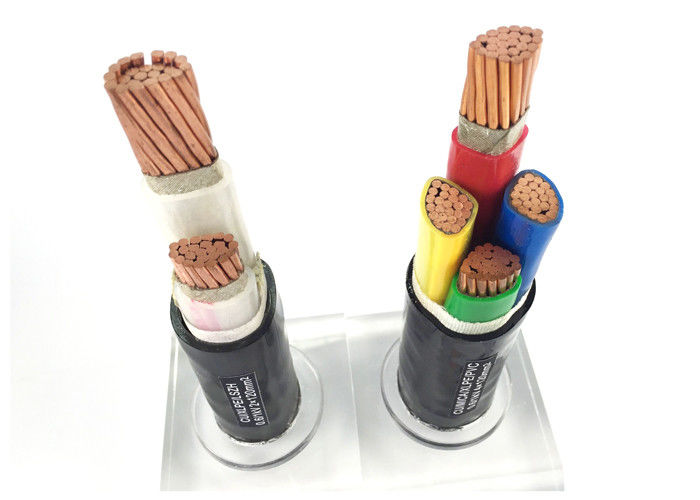

硬いXLPE 隔熱 120 Sq MMケーブル 黒 外蓋色 YAXV-R
申請: XLPE 絶縁ケーブルは,電源配送と電源伝送線として,定位電圧0.6/1KVで使用されます.
建設:
| 指揮者 | IEC 60228 クラス2 による銅導体 |
| 円形または形状の導体 | |
| 柔軟な導体 (クラス5) はオプションです. | |
| 断熱装置 | XLPE (クロスリンクポリエチレン) 90°C,色々な色で選べる |
| メタリックスクリーンオプション | 銅テープまたは銅線を編み込み 選択可能 |
| 蓋 | PVCまたはFR-PVCタイプST2からIEC60502 黒または赤またはカスタマイズ |
注文 する こと に 関する 助言
定位電圧
適用基準:IEC/BS/UL/GB
コア数
導体 の サイズ と 構造
断熱装置の種類
装甲式でも装甲式でも装甲品の種類と材料
蓋 の 必要性
ケーブルの長さと梱包の要件
他の要件
技術データ:定数電圧:0.6/1kV低電圧
最大電導体温度: 通常 (90°C),緊急 (130°C) または短回路の条件下では,5秒 (250°C) 以上.
設置後,ケーブルが固定位置にある場合にのみ,環境温度は0 oC
折りたたみの半径: 装甲なしの単核のケーブルO.Dの20倍
装甲なしのマルチコア用 15xケーブルO.D
装甲付きシングルコア用 15 xケーブルO.D
12 xケーブルO.D 装甲付き多コア
基準:国際:IEC 60502,IEC 60228 (FR型のみのIEC 60332-3)
中国:GB/T 12706 (FR型のみのGB/T 18380-3)
要求に応じて,BS,DIN,VDE,ICEAなどの他の規格
設置
1設置温度は20°Cを超えない.環境温度は0°C未満である場合は,ケーブルを予熱する必要があります.
2ケーブルの曲がり半径は 8 倍未満でなければならない.
3. 設置後,ケーブルは15分間,3.5kV DCでスタンド電圧試験を行う必要があります.
技術パラメータ:
| 導体の横断面 | 隔熱厚さ | 蓋の厚さ | オーダーダースだ | 体重 約 | 最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | |
| mm2 | mm | mm | (mm) | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 1 × 120 | 1.2 | 1.5 | 18.0 | 1290 | 0.153 | 3.5 | 335 | 365 |
| 2 × 120 | 1.2 | 1.8 | 27.0 | 3089 | 0.153 | 3.5 | 285 | 310 |
| 3 × 120 | 1.2 | 2.0 | 32.0 | 3790 | 0.153 | 3.5 | 285 | 310 |
| 4 × 120 | 1.2 | 2.0 | 33 | 4925 | 0.153 | 3.5 | 285 | 310 |
| 5 × 120 | 1.2 | 2.4 | 44.0 | 6638 | 0.153 | 3.5 | 285 | 310 |
| 3 × 120+ 1 × 70 | 1.2 | 2.1 | 35 | 4443 | 0.153 | 3.5 | 285 | 310 |
| 4 × 120+ 1 × 70 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
梱包と輸送:購入注文ごとに 最も厳格な配達スケジュールを満たすことができますケーブルの配送の遅延は,プロジェクト全体の遅延とコストの過大に寄与するので,期限の遵守は常に最優先事項です.
ケーブルは木製のロール,波紋箱,コイルで供給される.ケーブル端は,水分からケーブル端を保護するためにBOPPセルフアデッシブテープと非ヒグロスコピーシールキャップで密封されている.要求されるマークは,顧客の要求に応じて,気象に耐える材料でドラムの外側に印刷されなければならない..
販売後サービス
私たちは,上海シェンフアケーブルグループは,研究開発とケーブルとワイヤーの製造に特化した. 我々はISO9001:2008 国際品質システム認証 ((ZDHY) を通過しました,企業経営の全過程をカバーする製品が国際基準を満たすよう 総合的な品質管理制度が導入されています優れたサービスと有名なブランド"品質保証を遵守し,常に信頼性の高い製品を提供することに専念する"は,品質への我々のコミットメントです.当社の製品はPICC (中国人民保険会社) によって保険されています.さらに,我々は下記の特定の保証を提供しています:
契約書に規定された保証期間要件を遵守することを保証します.
2この仕様に従って製造され 商品は新しいもので 未使用で 最新のモデルです我々は,契約の要件を厳密に順応して商品を供給します..
3保証は,商品またはその一部から12ヶ月間有効である.
その場合によっては,最終目的地へ配達され,最終目的地で受け入れられました.
SCC に記載されているか,または港から運搬された日から18ヶ月間,または
出産国における荷乗の場所,どちらの期間が先に終わるか.
4保証期間中,購入者は,商品の品質に問題がある場合は,製造者に直接書面形式または代理人によって宣言することができます.製造者は,合理的な時間内に修理または交換を行う.そして,それに関連するすべての費用を負担します.
上海・シェンフアケーブル (グループ) 株式会社
