| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | IEC/CCC/KEMA/VDE |
専門のXLPEは電力ケーブルの高圧ケーブルの絶縁材の性質の色を絶縁しました
説明:
6/10kv XLPE絶縁ケーブル
CU/XLPE/PVC、IEC 60502
IEC 60502、IEC 60228、GB/T 12706.1-2008。
CE、CCC、KEMA。 ISO

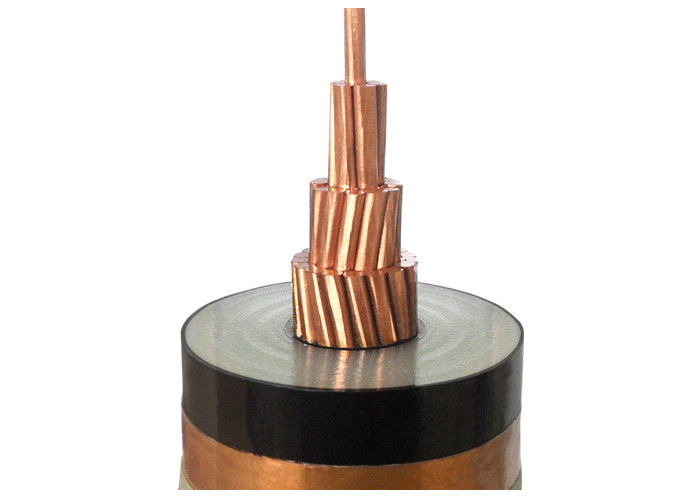

構造物
導体 : コンパクト撚り銅導体、IEC 60228 準拠の Cl.2
導体スクリーン: 半導体
絶縁体：XLPE（架橋ポリエチレン）90℃
断熱スクリーン: 半導体
スクリーン：銅テープ
シース : PVC タイプ ST2、IEC 60502 準拠、黒
注記：規格または顧客の要求に応じた断熱材の色
アプリケーション
屋内外での敷設に。設置中に一定の牽引力には耐えられますが、外部からの機械的な力には耐えられません。単芯ケーブルを磁気ダクト内に敷設することは許可されません。
規格
国際: IEC 60502、IEC 60228
中国: GB/T 12706.1-2008
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
技術データ
定格電圧: 6/10kv
最大導体温度: 通常 (90 ℃)、緊急 (130 ℃)、または 5 秒以内の短絡 (250 ℃) 条件下。
分。周囲温度:周囲温度が0℃未満の場合、ケーブルは予熱されます。
分。曲げ半径: 単芯ケーブル 20(d+D)±5%
多芯ケーブル 15(d+D)±5%
証明書
CE、RoHS、CCC、KEMA、その他ご要望に応じて対応可能
技術仕様
| ノム。導体断面図 | 素線数/直径指揮者の | 断熱材の厚さ | シースの厚さ | 約外径 | 約 | 最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | 個/mm | mm | mm | (mm) | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) |
| 1×25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1×35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1×50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1×70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1×95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378年 | 0.193 | 21 | 315 | 315 |
| 1×120 | 24/2.52 | 3.4 | 2 | 28.0 | 1658年 | 0.153 | 21 | 365 | 360 |
| 1×150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967年 | 0.124 | 21 | 415 | 405 |
| 1×185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1×240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1×300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1×400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1×500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1×630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1×800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1×1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3×25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3×35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3×50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3×70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3×95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3×120 | 24/2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3×150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3×185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3×240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3×300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3×400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
注文に関するアドバイス
定格電圧
適用規格：IEC/BS/UL/GB
コア数
導体のサイズと構造
断熱材の種類
装甲か非装甲か。防具の場合は防具の種類と素材
シースの要件
ケーブルの長さと梱包要件
その他の要件
アフターサービスへの取り組み: 上海盛華電線（グループ）は、「最高の企業を目指し、最高の製品を生産し、最高のサービスを提供し、最高のブランドを確立する」という盛華の理念を掲げ、品質第一の方針を主張し、商品の高品質と欠陥ゼロの達成に努めています。したがって、すべての顧客は Shenghua Cable の優れた品質と完璧なサービスから十分な恩恵を受けることができます。一方、私たちは「最善を尽くし、相互に利益を得る」という盛華の精神を遵守し、すべてのクライアントと長期的で安定した関係を構築したいと考えています。これにより、当社は以下のことを保証します。
1. お客様は神様です。私たちはすべてのクライアント、すべての協力を心から大切にします。
2. 無料の事前販売サービス。それぞれのお客様に最適なご提案をさせていただきます。
3.良い販売サービス。お客様との協力関係を確立する際には、関連する製品の操作、メンテナンスのヒント、設置試運転の技術顧問サービスを無料で提供します。
4. 思いやりのあるアフターサービス。当社の製品はPICC (中国人民保険会社) によって保証されています。導入後12ヶ月以内は無償でメンテナンス・デバッグをさせていただきます（誤った使用方法を除く）。
5. 上海では24時間以内、他の地区では72時間以内に問題を解決することを保証します。
6. 24時間ホットライン電話サービス。専門家があなたの質問にタイムリーに回答します。
私たちは常に「品質は生命線、サービスは自由放任」であると強く信じています。これにより、私たちはより緊密になります。
上海盛華ケーブル（グループ）有限公司
梱包と発送
ご注文ごとに、最も厳しい納期スケジュールに対応することができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
