IEC 60502の十字によってつながれるポリエチレン ケーブル、Unarmoured XLPEポリ塩化ビニール ケーブル
適用:
エネルギー供給のための送電線はケーブル ダクト、発電所、residental関係および街路照明に、また機械損傷が期待される契約者ネットワークに外気に、地下、屋内で、取付けられています。

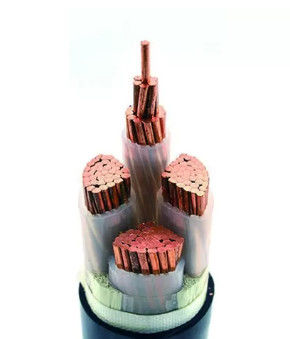

構造:
1. コンダクター
–裸の銅のコンダクター、クラス2からIEC 60228
2.絶縁材
– XLPEの混合物
3. 注入口
– PPの注入口
4. テープを包むこと
装甲ケーブルの場合には:
5. 内部外装
–ポリ塩化ビニールの混合物
6. 装甲
–電流を通された二重鋼鉄テープ。
7. 外の外装:
–ポリ塩化ビニールの混合物
外装色:
–黒
物理的な、電気特徴:
No.cores X 交差秒。 |
絶縁材 厚さ |
わずか 外装 厚さ |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
|
段階 |
中立 |
||||||
² mmの |
mm |
mm |
mm |
mm |
kg/km |
A |
A |
3×4+1×2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
3×6+1×4.0 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
3×10+1×6.0 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
3×16+1×10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
3×25+1×16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
3×35+1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
3×50+1×25 |
1.0 |
0.9 |
1.8 |
27.7 |
1951年 |
173 |
198 |
3×70+1×35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
3×95+1×50 |
1.1 |
1.0 |
2.1 |
36.2 |
3578 |
271 |
293 |
3×120+1×70 |
1.2 |
1.1 |
2.2 |
39.9 |
4567 |
318 |
334 |
3×150+1×70 |
1.4 |
1.1 |
2.3 |
45.0 |
5514 |
370 |
375 |
3×185+1×95 |
1.6 |
1.1 |
2.5 |
49.4 |
6850 |
427 |
422 |
3×240+1×120 |
1.7 |
1.2 |
2.7 |
54.9 |
8741 |
507 |
492 |
3×300+1×150 |
1.8 |
1.4 |
2.9 |
62.9 |
11052 |
599 |
560 |
