1~35KV地下の装甲送電線の中型の電圧
XLPEの絶縁されたケーブル:
1-35Kv送電線は一種のXLPE絶縁した高圧に中型の電圧のために適したケーブルをである;それは腐食を防ぐために層、ポリ塩化ビニールの外装またはPEの外装保護していてXLPEの絶縁材および金属が裸のコンダクターとして密集した座礁させたアルミニウム ワイヤーか座礁させた銅線から、カバー成っている。
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

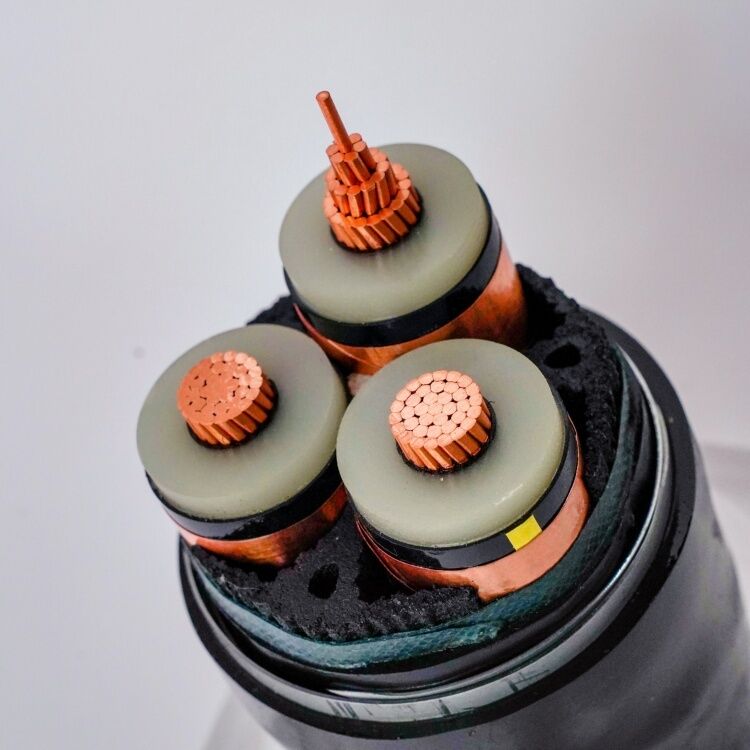

1KV 33KV XLPEの送電線の構造
コンダクター:IEC60228レベルに従う共通のアニールされた座礁させた密集させた円形の銅またはアルミニウム円形のコンダクター2
コンダクターの保護:突き出された半導体混合物
絶縁材:XLPE (架橋結合されたポリエチレン)の評価される温度は90°Cである
絶縁材の保護:突き出された半導体混合物
金網:銅テープまたは銅線の同心の層
中心ワイヤー ロゴの色:赤く、黄色、および青テープは層を保護する絶縁の保護の層と金属の間で貼られるべきである(上記のロゴは必要とされるに応じて変えることができる);
アセンブリ:3本の保護された中心ワイヤーを必要ならば一緒に積み重ねなさい、ポリ塩化ビニールの外装の層の絶縁体およびカバーと互換性があるnon-hygroscopic材料で満たしなさい
内部外装:自由のポリ塩化ビニールST2またはPEの放出の層、低い煙およびハロゲン
Armouring:アルミ ホイルが付いている単一の送電線の電流を通された鋼鉄テープの二重ワイヤーが付いている3中心の送電線か電流を通された鋼線、二重ワイヤーまたはアルミニウム ワイヤー
外の外装:ポリ塩化ビニールのタイプST2、IEC 60502またはPEと一直線に、LSZH
XLPE (架橋結合されたポリエチレン)の送電線は優秀な電気および物理的性質を備え、伝達および配分ラインのための最もよいケーブルである。これらのケーブルの利点は単純構造およびライト級選手である;優秀な電気、熱の、機械および化学抵抗に加えて、それらにまた適用の便利がある。それはまたルートに沿って水平な相違によって制限されないで置くことができる。
の以下の送電および配分組織35kVで使用される。それは完全にoil-impregnatedペーパー絶縁された送電線を取り替えまた部分的にポリビニルの塩化物絶縁された送電線を取り替えることができる。それは力、構造、鉱山、冶金学、石油化学の、およびコミュニケーション分野で広く利用されている。
