| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/IEC/KEMA/VDE |

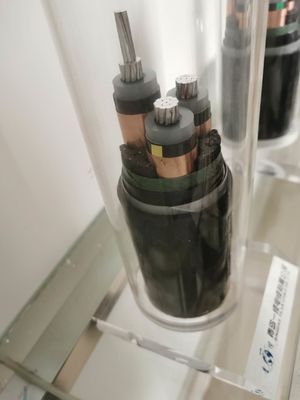

0.7mmの絶縁材の厚さXLPEは送電線を絶縁した
3×35 XLPEの絶縁されたケーブル。
XLPEは送電線を絶縁した
XlPEは架橋結合されたポリエチレン ケーブルのためのケーブルの立場を絶縁した。それはポリエチレン プラスチックから成っている油圧管である。ポリエチレンは最初に一般目的材料だったが、cross-linkingの技術の改善に、架橋結合されたポリエチレン材料から成っているワイヤー耐久性、高温抵抗および高い流れの特徴があった後温度の抵抗の効果は理想的、ではないが。燃やされたとき、それ容量、等は、および腐食性および有毒ガスをである偽りなく環境に優しいワイヤー プロダクト作り出さない。XLPEケーブルの利点は下記のものを含んでいる:最初に、働く温度は70°Cから90°Cに上がり、温度の抵抗線は明らかによい;第二に、それによい絶縁材の特性がある、XLPEはPEの元のよい絶縁材の特性を維持し、絶縁材は抵抗更に高められる、誘電性損失のタンジェントの価値は小さく非常に、温度によって影響を受けていない。3番目に、機械特性は高められる、新しい化学結合はcross-linkingプロセス、硬度、剛さの間に確立される、XLPEの耐久性そして耐衝撃性は改善され、環境ストレスへのPEの脆弱性および割れることの不利な点は構成されている。最後に、化学抵抗、XLPEに強い酸およびアルカリの抵抗およびオイル抵抗がある。環境により少なく有害の、環境に優しいプロダクトのその燃焼プロダクトは主に水および二酸化炭素である。新しい化学結合はXLPEの硬度、剛さ、耐久性および耐衝撃性を改善する、確立され環境ストレスおよび割れることにPEの脆弱性の欠点を補うcross-linkingプロセスの間に。最後に、化学抵抗、XLPEに強い酸およびアルカリの抵抗およびオイル抵抗がある。環境により少なく有害の、環境に優しいプロダクトのその燃焼プロダクトは主に水および二酸化炭素である。新しい化学結合はXLPEの硬度、剛さ、耐久性および耐衝撃性を改善する、確立され環境ストレスおよび割れることにPEの脆弱性の欠点を補うcross-linkingプロセスの間に。最後に、化学抵抗、XLPEに強い酸およびアルカリの抵抗およびオイル抵抗がある。環境により少なく有害の、環境に優しいプロダクトのその燃焼プロダクトは主に水および二酸化炭素である。
物理的な、電気特徴
| No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
| 交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
| 体言 | |||||||
| 段階 | 中立 | 価値 | |||||
| ² mmの | mm | mm | mm | mm | kg/km | ||
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
適用
XLPEはほとんどすべての取付けでケーブルを使用することができる絶縁した:地面、発電所屋内、ケーブル・トレー工場、交換場所。よりよい熱特性のために、それらは次の機会のために特に推薦される:
の高さの周囲温度
-ケーブルは日光--にさらされる
-ケーブルはコンクリート ブロックの管に置かれる
-ケーブルは分かれる
の高さの緊急の負荷は重要である
-高い短絡の流れを必要としなさい
の高さの保護の層は現在の高い漏出を送信しなければならない

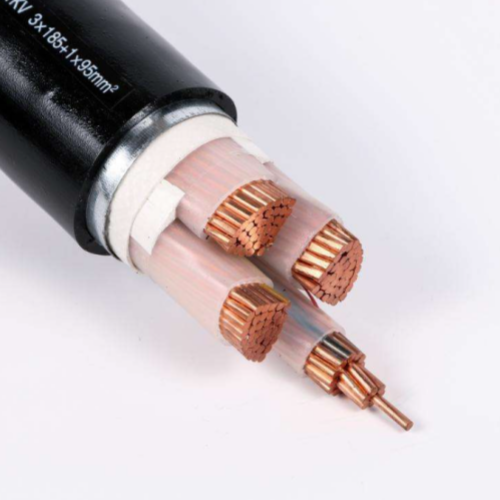

構造
コンダクター:通常のIEC 60228のレベル2と一直線の円形によって座礁させる銅のコンダクター、
絶縁材:ポリ塩化ビニール、XLPE
内部の層:ポリ塩化ビニール
Armoring:ワイヤー、鋼鉄テープ、アルミニウム ワイヤー
条件に従って、外装:ポリ塩化ビニールは黒いIEC 60502に会う
注:標準に従うまたは条件のような絶縁材色
