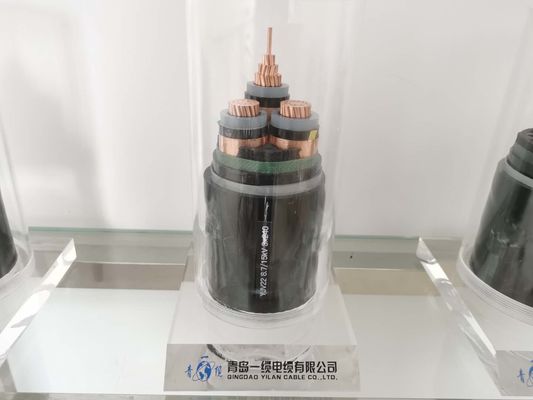

3×35 XLPEの絶縁されたケーブル。
XLPEは送電線を絶縁した

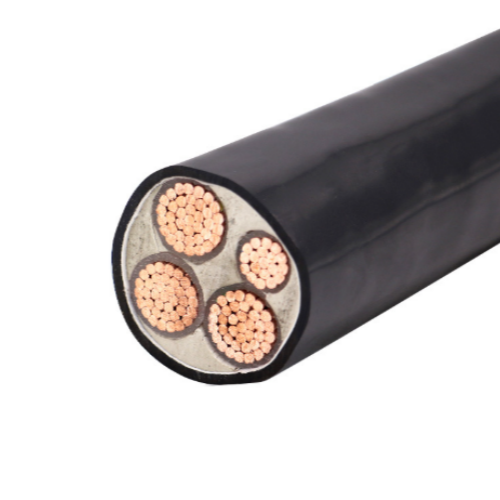

XLPEはXLPEの絶縁材が付いている円形でケーブルを(またXLPEを絶縁したワイヤーを呼んだ)持っている販売された銅のコンダクターのあたりの通常のアニールされたねじれ二線式を、絶縁し、ポリ塩化ビニールの外装、私達は1つの中心からの5中心0.6/1kvケーブルに低電圧のフル レンジを提供する。XLPEはケーブル/ワイヤーをネットワークのパワー系統、電力配分および伝達で広く利用されている絶縁した。私達はIEC 60502、BS 7889およびAS/NZS 5000に従って絶縁した送電線をXLPEを製造してもいい。
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
適用
XLPEはほとんどすべての取付けでケーブルを使用することができる絶縁した:地面、発電所屋内、ケーブル・トレー工場、交換場所。よりよい熱特性のために、それらは次の機会のために特に推薦される:
の高さの周囲温度
-ケーブルは日光--にさらされる
-ケーブルはコンクリート ブロックの管に置かれる
-ケーブルは分かれる
の高さの緊急の負荷は重要である
-高い短絡の流れを必要としなさい
の高さの保護の層は現在の高い漏出を送信しなければならない
特殊関数要求あり次第:
•オイル抵抗
•紫外線抵抗
•炎-抑制猫。、B、C
•非炎の抑制剤
•シロアリ
•齧歯動物
•低い煙のゼロ ハロゲン
