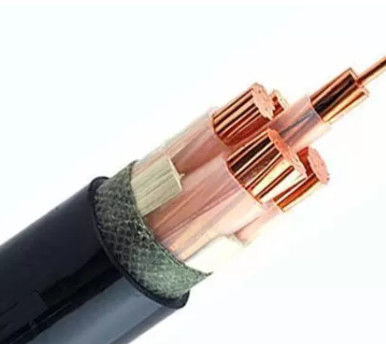

裸の銅のクラス2のコンダクターが付いているポリ塩化ビニールによっておおわれるXLPEによって絶縁されるケーブル
標準
インターナショナル:IEC 60502-1
国民:GB T 12706.1-2008
構造:
1. コンダクター
–裸の銅のコンダクター、クラス2からIEC 60228
2.絶縁材
– XLPEの混合物
3. 注入口
– PPの注入口
4.Wrappingテープ
装甲ケーブルの場合には:
5. 内部外装
–ポリ塩化ビニールの混合物
6. 装甲
–電流を通された二重鋼鉄テープ。
7.外の外装:
–ポリ塩化ビニールの混合物
外装色:
–黒
適用:
エネルギー供給のための送電線はケーブル ダクト、発電所、residental関係および街路照明に、また機械損傷が期待される契約者ネットワークに外気に、地下、屋内で、取付けられています。
変数
No.cores X 交差秒。 |
絶縁材 厚さ |
わずか 外装 厚さ |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めました | |
段階 | 中立 | ||||||
² mmの | mm | mm | mm | mm | kg/km | A | A |
4×4+1×2.5 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
4×6+1×4.0 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
4×10+1×6.0 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
4×16+1×10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
4×25+1×16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441 | 118 | 137 |
4×35+1×16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4×50+1×25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4×70+1×35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
4×95+1×50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4×120+1×70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4×150+1×70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4×185+1×95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4×240+1×120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
4×300+1×150 | 1.8 | 1.4 | 3.1 | 70.0 | 14595 | 625 | 555 |
