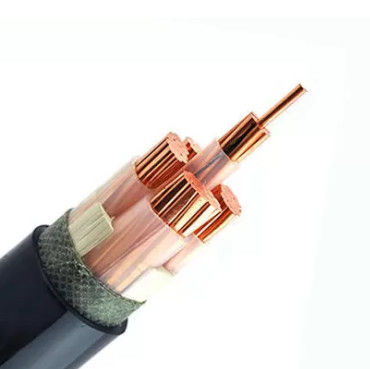

装甲XLPEは送電線/ポリ塩化ビニールの混合物XLPEの地下ケーブルを絶縁しました
構造:
1. コンダクター
–裸の銅のコンダクター、クラス2からIEC 60228
2.絶縁材
– XLPEの混合物
3.外の外装:
–ポリ塩化ビニールの混合物
外装色:
–黒
適用:
エネルギー供給のための送電線はケーブル ダクト、発電所、residental関係および街路照明に、また機械損傷が期待される契約者ネットワークに外気に、地下、屋内で、取付けられています。
*Note:必要な場合に特定の適用のため、他の色は利用できるです。
物理的な、電気特徴:
|
No.cores X |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|
² mmの |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
5×4 |
0.7 |
1.8 |
14.7 |
320 |
38 |
48 |
4.61 |
|
5×6 |
0.7 |
1.8 |
15.8 |
427 |
48 |
60 |
3.08 |
|
5×10 |
0.7 |
1.8 |
18.6 |
636 |
66 |
81 |
1.83 |
|
5×16 |
0.7 |
1.8 |
21.3 |
941 |
88 |
107 |
1.15 |
|
5×25 |
0.9 |
1.8 |
25.7 |
1441 |
118 |
137 |
0.73 |
|
5×35 |
0.9 |
1.8 |
28.4 |
1853 |
144 |
165 |
0.52 |
|
5×50 |
1.0 |
2.0 |
32.9 |
2616 |
177 |
196 |
0.39 |
|
5×70 |
1.1 |
2.1 |
38.2 |
3578 |
227 |
244 |
0.27 |
|
5×95 |
1.1 |
2.3 |
43.4 |
4843 |
277 |
288 |
0.19 |
|
5×120 |
1.2 |
2.4 |
47.9 |
6110 |
325 |
329 |
0.15 |
|
5×150 |
1.4 |
2.6 |
53.8 |
7421 |
375 |
369 |
0.12 |
|
5×185 |
1.6 |
2.8 |
59.6 |
9191 |
433 |
418 |
0.10 |
|
5×240 |
1.7 |
3.0 |
66.5 |
11763 |
518 |
488 |
0.08 |
|
5×300 |
1.8 |
3.2 |
73.4 |
14595 |
625 |
555 |
0.06 |
