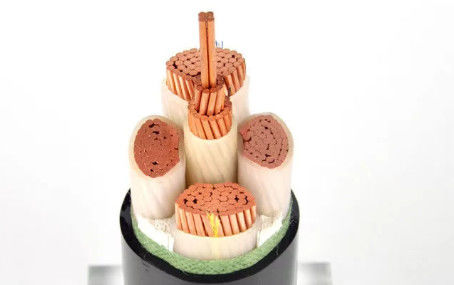

CU -コンダクターの耐久財が付いているIEC 60502-1のUnarmoured XLPEによって絶縁されるケーブル
細部
1. コンダクター
------------------------------------------------------------------------------------------------------
コンダクターは1明白なか金属上塗を施してあるアニールされた銅のクラス2またはの明白なアルミニウムかアルミ合金、またはIEC 60228に従って明白なか金属上塗を施してある銅のクラス5です。
2.絶縁材
------------------------------------------------------------------------------------------------------
XLPEの材料および厚さは90°C連続操作のために評価されたIEC 60502かBS 5467によってあります。
3.アセンブリ/内部のカバー
------------------------------------------------------------------------------------------------------
内部のカバーは突き出るか、または重なり合うかもしれません。中心間のすき間が大幅に満ちているときだけ円の中心のケーブルのため、5つ以上の中心のケーブルが、重ね合わせられた内部のカバー許可される以外。適したつなぎは突き出された内部のカバーの適用の前に許可されます。材料は絶縁体と互換性があります、内部のカバーおよび注入口に使用した材料はケーブルの実用温度のために適しま、絶縁体と互換性があります。ハロゲン自由なケーブルのために、内部のカバーおよび注入口はまたハロゲン自由に混合しますです。
4.装甲
------------------------------------------------------------------------------------------------------
アルミニウム/IEC 60502-1によって内部のカバーにらせん状に加えられた鋼鉄/鋼線に電流を通しましたまたは倍アルミニウム/鋼鉄テープおよび銅/錫メッキされた銅線はまた要望に応じて製造することができます。
5.外の外装
------------------------------------------------------------------------------------------------------
外の外装はIEC 60502-1のポリエチレンのタイプST3/ST7のハロゲン混合ST8、Polychloropreneのchlorosulfonatedポリエチレンによって突き出されたポリ塩化ビニールのタイプST1/ST2自由にですまたは同じようなポリマー、タイプSE1は要求あり次第また利用できます。
適用
これらのケーブルは低電圧の設置システムで電力供給のために機械損傷危険がないところで、地面の下で、取付けのために屋内でそして屋外に適しています、ケーブル ダクトで力および切換え場所で、ローカル エネルギー配分、産業工場使用されます。
変数
No.cores X 交差秒。 |
絶縁材 厚さ |
わずか 外装 厚さ |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めました | |
段階 | 中立 | ||||||
² mmの | mm | mm | mm | mm | kg/km | A | A |
4×4+1×2.5 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
4×6+1×4.0 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
4×10+1×6.0 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
4×16+1×10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
4×25+1×16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441 | 118 | 137 |
4×35+1×16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4×50+1×25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4×70+1×35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
4×95+1×50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4×120+1×70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4×150+1×70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4×185+1×95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4×240+1×120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
