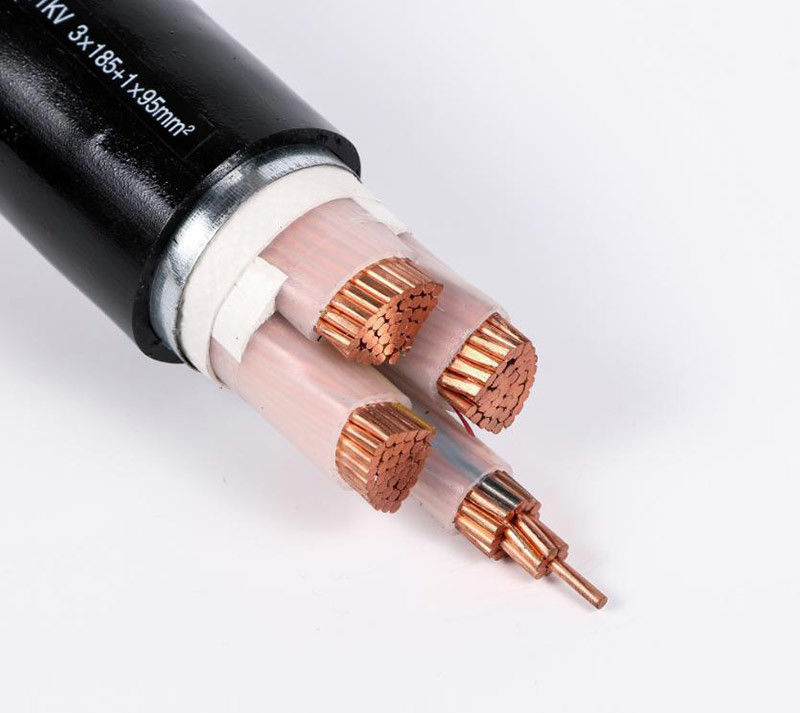

三中心の炎-抑制ポリ塩化ビニールはポリエチレン ケーブルを架橋結合した
XLPEケーブルの導入:
1. 高圧ケーブルの使用
高圧ケーブルはAC 50HZの送電および配分ラインおよび評価される電圧66KVの固定に置くことのために以下に送電のために適している。
2. 使用機能
ケーブル コンダクターの最高の評価される温度は90 ℃である
短絡の期間の間に（最も長い持続期間は5sを超過しない）、ケーブル コンダクターの最高温度は250 ℃を超過しない
ケーブルを置くとき周囲温度は0の℃より低くない
XLPEケーブルの利点:
1. 99.99%良質の嫌気性の純粋な銅:高純度のanti-aging、高い伝導性、極度の現在の積載量、低い抵抗、速いおよび安定した伝達。
2. 良質の環境に優しいポリ塩化ビニールの絶縁材:良質のプラスチックを使用して、それに耐久性、酸およびアルカリの抵抗、耐火性、オイル抵抗、不凍剤、等の特徴があり、より長い耐用年数を過す。
3. 低い中心の突飛性およびユニフォームの厚さ:高度装置の使用は効果的にできるケーブルの低い中心の突飛性そしてユニフォームの厚さを保障する、電流は火に当ることを防ぎ、安全な電気の使用を保障。
利用された位置:
、ケーブルの堀屋内でのために適した、パイプライン、トンネル、等はまた緩い土で、埋めることができたり一般に主要な回路伝達、送電に使用する評価される電圧および配分ラインに使用する外力に、抗できない
物理的な、電気特徴
| No.cores X |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めた |
| 交差秒。 |
厚さ |
厚さ |
およそ。 |
およそ。 |
| |
体言 |
| 段階 |
中立 |
価値 |
| ² mmの |
mm |
mm |
mm |
mm |
kg/km |
|
|
| 3×4+1×2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3×50+1×25 |
1 |
0.9 |
1.8 |
27.7 |
1951年 |
173 |
198 |
| 3×70+1×35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3×95+1×50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
