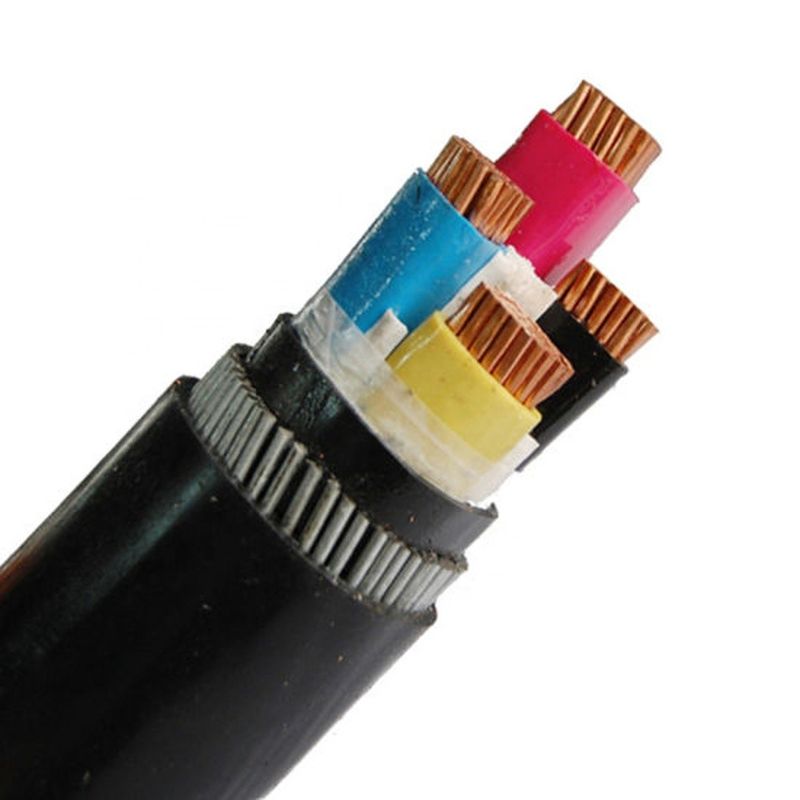

300mm2 XLPEは絶縁し、ポリ塩化ビニールは送電線をおおった
XLPEケーブルの導入:
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
| 体言 | ||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
XLPEの特徴そして使用は送電線を絶縁した:
電源コードの技術的な性能
送電線の利点。
1. それは小さい区域を占める。それは通常土で埋められるか、または屋内で置かれる。溝およびトンネル。
ライン間の絶縁材の間隔は非常に小さい、タワーは使用されない、より少ない土地は占められ、地上スペースは基本的に占められない。
2. 高い信頼性。天候状態および周囲の環境によって影響を与えられて、伝達性能は安定して、信頼性は高い。
3. それは低温および超伝導ケーブルのような超高度の電圧そして大容量の開発により好ましい条件を提供する。
4. 大きい分散キャパシタンス。
5. より少ない維持の作業負荷。
6. 感電の可能性は小さい。
