| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/IEC/KEMA/VDE |
屋外での耐化学腐食性、柔軟な外装ケーブル耐性
XLPE絶縁外装電源ケーブルの紹介
XLPE 電力ケーブルは、35kV 以下の送配電システムの送配電に使用されます。電力、建設、鉱業、冶金、石油化学、通信分野を含め、油含浸紙絶縁電力ケーブルの完全な代替およびPVC絶縁電力ケーブルの部分的な代替に広く使用されています。
| コア数× | 絶縁 | シース | 外径直径 | 重さ | 定格電流 空気中30℃ | 定格電流 埋設20℃ | |
| クロスセック。 | 厚さ | 厚さ | 約。 | 約。 | |||
| 公称 | |||||||
| 段階 | 中性 | 価値 | |||||
| mm² | mm | mm | mm | mm | kg / km | あ | あ |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475年 | 139 |
164 |
XLPE 絶縁外装電源ケーブル標準
IEC60502規格に相当する当社工場仕様書に沿った製品の生産が可能です。この工場では、顧客が要求する他の規格に従って特殊な電源コードを設計および製造することもできます。

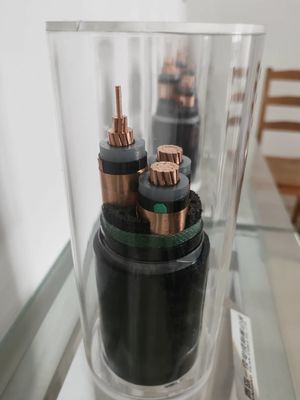

XLPE絶縁外装電力ケーブルの構造
導体: 銅とアルミニウムは多重撚線導体を形成できます。
絶縁: 導体は、押出成形された PE/PVE/XLPE/ゴム混合物の層で絶縁されています。
充填: 組み立てられたケーブルは、芯線間の隙間を埋めてケーブルを丸くするために、PVC 複合材料の層で充填されます。
装甲: 適切なサイズの単層亜鉛メッキ鋼線で構成されます。
シース: 装甲 PVC 複合材料の外層を保護します。
XLPE絶縁外装電源ケーブルの定格電圧
0.6 / 1kV、3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12/20KV; 18/20KV; 19/33KV; 21/35KV; 26 / 35KV
XLPE 絶縁外装電力ケーブルの使用温度
連続通常動作 90 回、緊急過負荷状態で 130 回、短絡状態で 250 回
XLPE絶縁外装電力ケーブルの公称断面積
1.5平方ミリメートル、2.5平方ミリメートル、4平方ミリメートル、6平方ミリメートル、10平方ミリメートル、16平方ミリメートル、25平方ミリメートル、35平方ミリメートル、50平方ミリメートル、70平方ミリメートル、
95平方ミリメートル、120平方ミリメートル、150平方ミリメートル、185平方ミリメートル、240平方ミリメートル、300平方ミリメートル 400平方ミリメートル、500平方ミリメートル、630平方ミリメートル、800平方ミリメートル
電源ケーブルの生産範囲
単芯ケーブル：1.5mm2～800mm2、
多芯ケーブル：1.5平方ミリメートル～400平方ミリメートル
