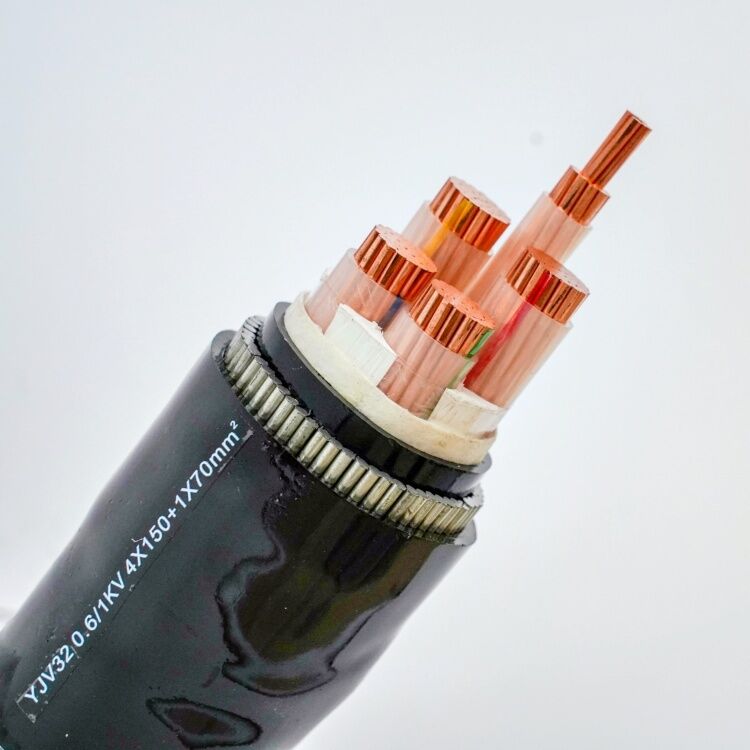

地下の適用のための0.6/1KV 4中心CU/XLPE/PVC 0.6/1kV IEC60502-1
適用:
送電線:、産業および開閉装置および都市電源ネットワーク、ケーブル ダクトの発電所で屋内で使用される、屋外のおよび埋設ケーブル。
設置される:
1) コンダクター:タイプ2の銅またはアルミニウム座礁させたワイヤー
2) 絶縁材:XLPE
3) 装甲:鋼線か鋼鉄ベルト
4) 外装:ポリ塩化ビニールかPE
標準:
IEC 60228の絶縁されたケーブルのコンダクター
IEC 60502-1の絶縁材のクラス突き出された絶縁材の送電線および付属品部分1との30kVへの1つのkV (Um = 1.2kV) (Um = 36kV):ケーブル1つのkVのの評価される電圧(Um = 1.2kV) 3つのkV (Um = 3.6kV)。
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
