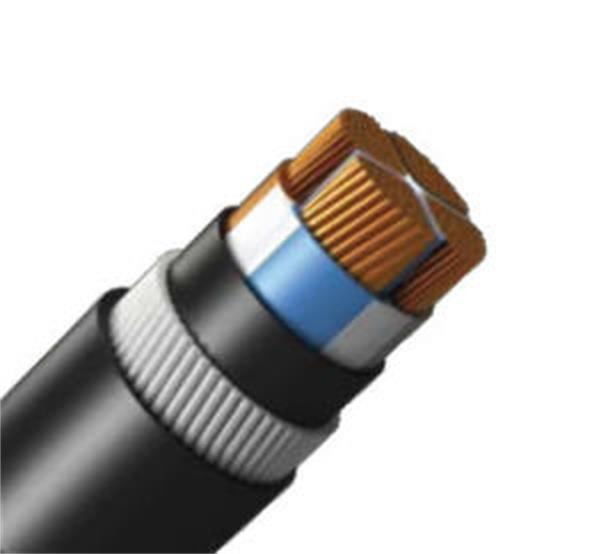

0.6/1kv銅の送り装置Xlpeはケーブルを絶縁した
1. 実施の標準
プロダクトはGB 12706.1に従って製造され、また顧客の条件に従ってIEC、BSおよびDINの標準に従って製造することができる。
2. 特徴
l高い電気性能。
l高い機械特性および優秀な耐久性。
lよい熱老化する抵抗および環境ストレスの割れる抵抗
lよいオイルおよび支払能力がある抵抗
l高い等級熱抵抗
3. 主技術的な変数
lはケーブルの絶縁抵抗テストを終えた
l終了するケーブルの抵抗電圧テスト:故障のない働く頻度3500v 5min。
特徴:
コンダクター:抵抗、高い柔軟性、強い伸展性、低い反動率、関係の安定性ははう。
絶縁材:高温抵抗、反燃焼、anti-aging、丈夫なおよび耐久の、低炭素の環境。
装甲層:低価格およびよりよい性能、連結の特別な形態、しっかりしたおよび堅い。
外の外装:ポリ塩化ビニールは鉛かカドミウムを含んでいない。それは湿気がある場所に取付けられているか、または建物で直接埋められるか、または置くことができる。
特性:
1.Theは最も高く長期働きのためのコンダクターの実用温度をである90度可能にした。
2。短絡では(最高の長期は5秒以下ではない)、コンダクターのための最も高い温度は250度以下ではない。
3.Theケーブルは横の低下の限界なしで置かれる。環境の温度は置かれたとき0より低くないべきではない。さもなければそれは予備加熱されるべきである。
4.Excellent電気性能、腐食耐化学薬品性。
5.Theyは置かれたとき勧められる牽引を立てることができる。それらは燃やされるの後でハロゲンなしのOutside.Leftの低い煙からの牽引を立ててもいい。ケーブルの焼却を遅らせなさい。
XLPEの送電線のための電圧評価 | NOコンダクター第X mm2のXの体言の横断面 | |||||||
1つの中心 | 2中心 | 3中心 | 3+1中心 | 4core | 3+2中心 | 4+1中心 | 5中心 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
