| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/IEC/KEMA/VDE |

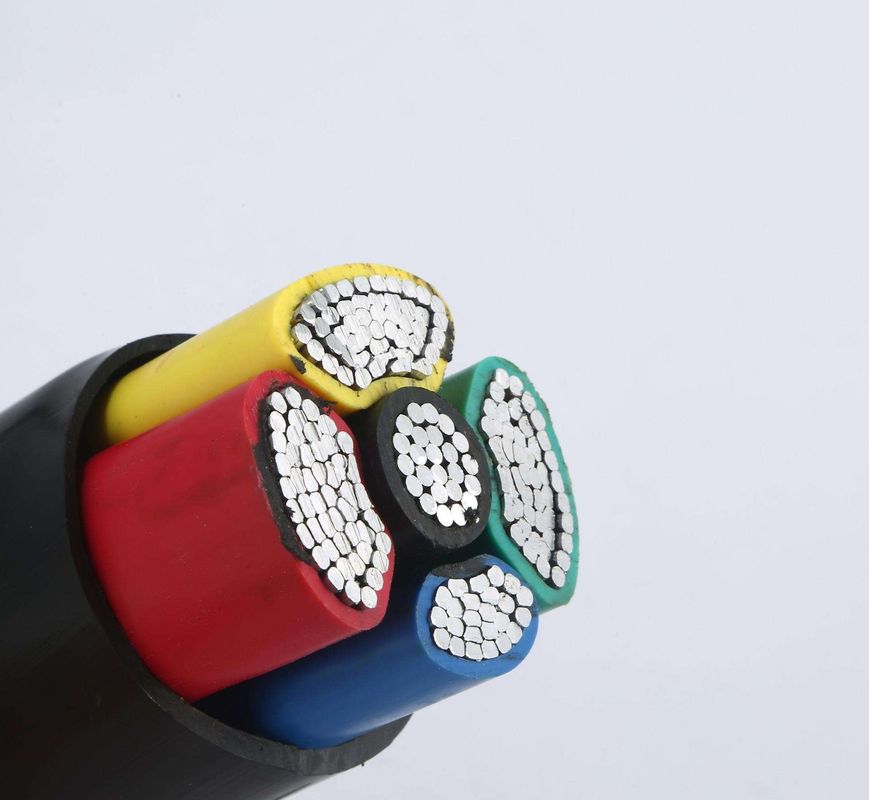

5コア 25平方ミリメートル PE XLPE絶縁電力ケーブル
電力ケーブル、銅導体、XLPE絶縁、ポリエチレンシース
型番: YJLV
定格電圧 0.6 / 1 KV
規格: GB/T 12706.1-2008, IEC 60502-2004
本製品は、AC定格電圧0.6/1kv、周波数50Hzの送配電線路に適しています。
その他の電力ケーブル:
XLPEまたはPVC絶縁、PVCまたはPE外被、STAまたは非装甲電力ケーブル/ケーブルを備えた銅導体電力ケーブル
タイプ: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
心線数: 単心、2心、3心、4心、5心
製造範囲: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630平方ミリメートル
関連電圧: 300/300v, 300/500v, 450/750v, 0.6/1kV
用途:
本製品は、AC定格電圧0.6/1kv、周波数50Hzの送配電線路に適しています。
低電圧電力ケーブルは、1kVの送配電システムにおける電力の送配電に使用されます。電力、鉱業、建設、冶金、石油化学、通信分野で広く使用されており、油浸紙絶縁電力ケーブルを完全に置き換えます。
XLPE絶縁電力ケーブル XLPE絶縁電力ケーブルは、紙絶縁ケーブルやPVC絶縁ケーブルよりも多くの利点があります。架橋ポリエチレンケーブルは、高い電気的強度、機械的強度、高い耐老化性、環境応力耐性、耐薬品性、シンプルな構造、便利な使用、および長期間の高温動作を備えています。ドロップ制限なしで配置できます。
| 定格電圧 XLPE電力ケーブル | 番号 x 導体公称断面積 番号 x mm2 | |||||||
| 1心 | 2心 | 3心 | 3+1心 | 4心 | 3+2心 | 4+1心 | 5心 | |
| 0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
XLPEケーブルの利点:
XLPEケーブルは、長期動作温度が高く、定格電流が大きいため、同じ環境下ではPVCケーブルよりもサイズ（公称断面積）が1～2小さくなる場合があります。これにより、製品の品質と性能が向上するだけでなく、ケーブルの製造コストも削減されます。装甲ケーブル用の鋼帯装甲は、ケーブルの機械的特性を向上させることができ、ケーブルは外部機械的圧力を許容できます。
鋼帯装甲/鋼箔装甲、鋼線装甲/鋼線装甲/SWA。鋼帯装甲ケーブルモデル: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
使用機能:
1. ケーブル導体の長期許容動作温度は70℃を超えないこと。
2. 短絡が発生した場合（最長持続時間5秒以内）、ケーブル導体の最高温度は160℃を超えないこと。
3. ケーブル敷設時の周囲温度は0℃を下回らないこと。0℃を下回る場合は、事前に予熱すること。
4. 多心非装甲ケーブルの最小曲げ半径は、ケーブル外径の12倍以上とし、多心装甲ケーブルの最小曲げ半径は、ケーブル外径の15倍以上とする。単心装甲ケーブルの最小曲げ半径は、ケーブル外径の15倍以上とし、単心非装甲ケーブルの最小曲げ半径は、ケーブル外径の20倍以上とする。
5. 定格電圧0.6/1KVの架橋ポリエチレン絶縁電力ケーブルの構造パラメータ
