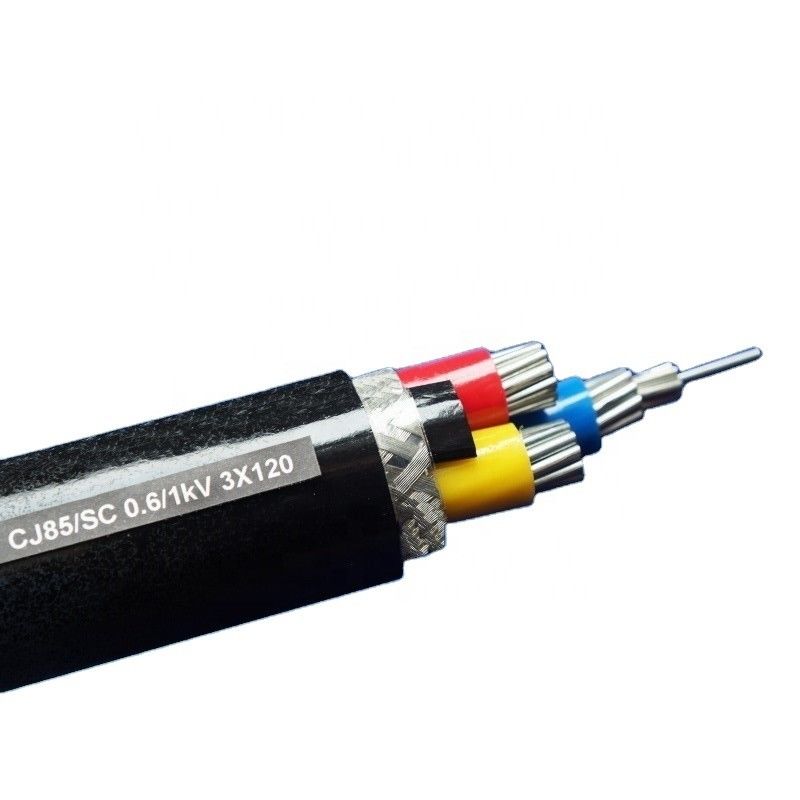

0.6/1KV 4中心95mm銅XLPEの装甲地下の送電線
1. 標準
IEC 60502、60228、60332、60331
DIN VDE 0276-620
HD 620 S1:1996年
DIN EN 60228のクラス2 (構造)
2. 適用
このケーブルはdistrubutionネットワークまたは産業施設のような固定取付けのために、使用される。それは取付けることができる ケーブル ダクト、堀または地球で直接埋められて。
3. 製品の説明
1) 評価される電圧:0.6/1KV 3.6/6KV 6.5/11KV、11KV、33KV、66KV、132KV
2) 最高。働く温度:90 °c
3) 最高。短絡(≤5S)の間の温度:250 °c
4) コンダクター:クラス1、銅かアルミニウム2
5) 部門別区域:25 - 630mm2
6) 絶縁材:XLPE
7) 中心のNO:1、3
8) 装甲:単心の3つの中心ケーブルそして非磁気材料のための鋼線か鋼鉄テープ
9) オーバーシース:ポリ塩化ビニール
10) 最少beding半径:15回は単心ケーブルのための半径およびマルチコアの物のための12回をケーブルで通信する
11) 最高。20°cのコンダクターDCの抵抗:
XLPEの送電線のための電圧評価 | NOコンダクター第X mm2のXの体言の横断面 | |||||||
1つの中心 | 2中心 | 3中心 | 3+1中心 | 4core | 3+2中心 | 4+1中心 | 5中心 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
XLPEケーブルの利点:
XLPEケーブルにより高い長期働く温度およびより大きい評価される流れがあり、同じ環境の下に、XLPEケーブルのサイズ(正常な横断面)はポリ塩化ビニール ケーブルより小さい1または2であるかもしれない。これらはだけでなく、プロダクトの質そして性能を、またケーブルの生産費を削減するために改善する。装甲ケーブルのための鋼鉄テープ装甲ケーブルはケーブルの機械特性を高めケーブルは外的な機械圧力に抗できる。
鋼鉄ベルトの装甲/鋼鉄ホイルの装甲、鋼線の装甲/鋼線armor/SWA。鋼鉄テープ装甲ケーブル モデル:VV22、VV23、VLV22、VLV23、YJ V22、YJV23、YJLV22、YJLV23、ZR-VV22、NH-VV2 2、WDZ-YJV22、WDZ-YJV23、WDZ-YJY22
