起源の場所 中国
ブランド名 QINGDAO YICABLE CABLE
証明 CE, RoHS, CCC, KEMA
製品詳細
製品名:
XLPE絶縁電力ケーブル
導体の名義面積:
1.5mm2～1000mm2
試験電圧:
3.5kV/ 5分
標準:
IEC 60502-1 IEC 60502-2、IEC 60228
応用:
室内および室外敷設用
定格電圧:
6/10
ハイライト:

xlpe electrical cable

,

cross linked polyethylene cable

支払いと配送条件
最小注文数量
500メートル
価格
交渉可能
パッケージの詳細
木の鉄のドラム パッキング（保護と）
受渡し時間
受け取られた前金の後の 10 -15 仕事日
支払条件
T / Tまたは液晶
供給の能力
1 ヶ月あたりの 100KM
製品説明

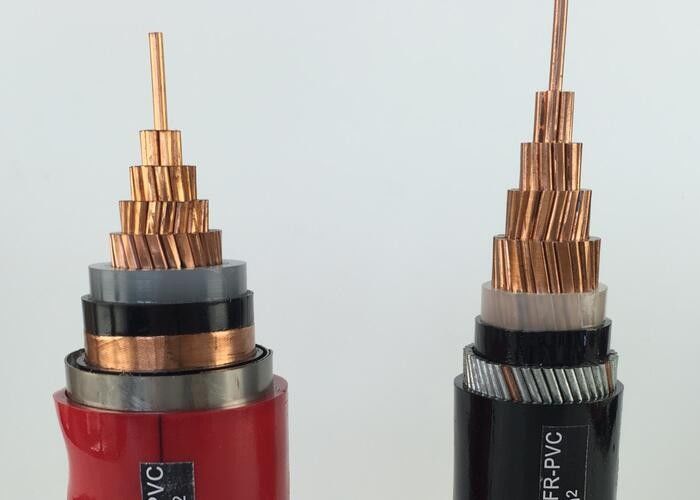

室内・室外用XLPE隔熱電源ケーブル,XLPE隔熱PVCカバーケーブルを敷く

記述:

0.6/1kv XLPE 絶縁電源ケーブル

CU/XLPE/PVC,IEC 60502

IEC 60502,IEC 60228,GB/T 12706.1-2008 について

CE,CCC,KEMA,ISO

建築物

導体: IEC 60228 によるコンパクト・ストランド銅導体,Cl.2
隔熱:XLPE (交叉結合ポリエチレン) 90°C
蓋:PVC型 ST2からIEC60502まで,黒

注記:標準や顧客の要求に応じて保温の色

応用:

室内および室外敷設用.設置中に一定の牽引力を耐えることができるが,外部の機械的力には耐えられない.磁気管に単核ケーブルを敷設することは許されない.

基準:

国際:IEC 60502,IEC 60228

中国:GB/T 12706.1-2008

要求に応じて,BS,DIN,ICEAなどの他の規格

技術データ:

定位電圧:0.6/1kV

最大電導体温度:正常 (90°C),短回路は5秒 (160°C,切断面) 以上

300mm以下2切断面が300mmを超える場合は,140°C2)

環境温度は0°C以下である場合,ケーブルを予熱しなければならない.

折りたたみの半径:単核ケーブル 20 ((d+D) ± 5%

多コアケーブル 15 ((d+D) ± 5%

証明書:

CE,RoHS,CCC,KEMA その他,ご希望により

技術仕様:

導体の横断面 導体の糸番号/dia 隔熱厚さ 蓋の厚さ オーダーダースだ

推定

体重

 最大DC電導体の抵抗 (20°C) 試験電圧 AC 現在の格付け
mm2 PC/mm mm mm 下限数 (mm) kg/km オー /km kV/5分 空中に (A) 直接土壌に
1 × 15 半分の"38 0.7 1.5 6 53 12.1 3.5 26 33
1 × 2 は5 半分の"78 0.7 1.5 6 68 7.41 3.5 34 43
1 × 4 半分のもの25 0.7 1.5 7 87 4.61 3.5 44 56
1 × 6 半分のもの76 0.7 1.5 7 110 3.08 3.5 56 70
1 × 10 7/1.38 0.7 1.5 8 155 1.83 3.5 77 94
1 × 16 7/1.78 0.7 1.5 9 220 1.15 3.5 100 120
1 × 25 7/2. 7/2.14 0.9 1.5 10.0 345 0.727 3.5 130 155
1 × 35 7/2. 7/2.52 0.9 1.5 12.0 424 0.524 3.5 160 185
1 × 50 10/2. 10/2.52 1.0 1.5 13.0 555 0.387 3.5 195 220
1 × 70 14/2 だった52 1.1 1.5 14.0 770 0.268 3.5 245 270
1 × 95 19/2 だった52 1.1 1.5 16.0 1040 0.193 3.5 300 320
1 × 120 24時間 24時間52 1.2 1.5 18.0 1290 0.153 3.5 350 365
1 × 150 半分の30です52 1.4 2.0 20.0 1590 0.124 3.5 400 410
1 × 185 37/2 だった52 1.6 2.0 22.0 1944 0.0991 3.5 465 465
1 × 240 48/2 だった52 1.7 2.0 25.0 2510 0.0754 3.5 550 540
1 × 300 61/2 だった52 1.8 2.0 27.0 3042 0.0601 3.5 635 610
1 × 400 61/2 だった97 2.0 2.1 31.0 3869 0.0470 3.5 745 695
1 × 500 61/3 だった23 2.2 2.2 35.0 4910 0.0366 3.5 860 780
1 × 630 61/3 だった50 2.4 2.3 40.0 6220 0.0283 3.5 990 880
1 × 800 91/3 だった20 2.6 2.4 45.0 7870 0.0221 3.5 1120 970
1 × 1000 91/3 だった75 2.8 2.6 51.0 9804 0.0176 3.5 1260 1060
2 × 2 は5 半分の"78 0.7 1.4 11.8 151 7.41 3.5 26 35
2 × 4 半分のもの25 0.7 1.8 12.7 198 4.61 3.5 34 45
2 × 6 半分のもの76 0.7 1.8 13.7 250 3.08 3.5 43 57
2 × 10 7/1.38 0.7 1.8 15.0 374 1.83 3.5 60 77
2 × 16 7/1.78 0.7 1.8 17.0 518 1.15 3.5 83 105
2 × 25 7/2. 7/2.14 0.9 1.8 20.0 772 0.727 3.5 105 125
2 × 35 7/2. 7/2.52 0.9 1.8 22.0 1006 0.524 3.5 125 155
2 × 50 10/2. 10/2.52 1.0 1.8 20.0 1365 0.387 3.5 160 185
2 × 70 14/2 だった52 1.1 1.8 21.0 1872 0.268 3.5 200 225
2 × 95 19/2 だった52 1.1 1.8 24.0 2475 0.193 3.5 245 270
2 × 120 24時間 24時間52 1.2 1.8 27.0 3089 0.153 3.5 285 310
2 × 150 半分の30です52 1.4 1.9 30.0 3834 0.124 3.5 325 345
3 × 15 半分の"38 0.7 1.4 10.0 145 12.1 3.5 20 27
3 × 2 は5 半分の"78 0.7 1.8 11.0 185 7.41 3.5 26 35
3 × 4 半分のもの25 0.7 1.8 12.0 250 4.61 3.5 34 45
3 × 6 半分のもの76 0.7 1.8 13.0 320 3.08 3.5 43 57
3 × 10 7/1.38 0.7 1.8 16.0 450 1.83 3.5 60 77
3 × 16 7/1.78 0.7 1.8 18.0 640 1.15 3.5 83 105
3 × 25 7/2. 7/2.14 0.9 1.8 21.0 940 0.727 3.5 105 125
3 × 35 7/2. 7/2.52 0.9 1.8 23.0 1260 0.524 3.5 125 155
3 × 50 10/2. 10/2.52 1.0 1.8 23.0 1670 0.387 3.5 160 185
3 × 70 14/2 だった52 1.1 1.8 26.0 2280 0.268 3.5 200 225
3 × 95 19/2 だった52 1.1 1.9 30.0 3020 0.193 3.5 245 270
3 × 120 24時間 24時間52 1.2 2.0 32.0 3790 0.153 3.5 285 310
3 × 150 半分の30です52 1.4 2.2 37.0 4750 0.124 3.5 325 345
3 × 185 37/2 だった52 1.6 2.3 41.0 5654 0.0991 3.5 375 390
3 × 240 48/2 だった52 1.7 2.4 46.0 7243 0.0754 3.5 440 450
3 × 300 61/2 だった52 1.8 2.6 51.0 9465 0.0601 3.5 505 515
3 × 400 61/2 だった97 2.0 3.0 64.0 12066 0.0470 3.5 570 575
4 × 4 半分のもの25 0.7 1.8 13.0 253 4.61 3.5 34 45
4 × 6 半分のもの76 0.7 1.8 14.0 337 3.08 3.5 43 57
4 × 10 7/1.38 0.7 1.8 17.0 501 1.83 3.5 60 77
4 × 16 7/1.78 0.7 1.8 20.0 778 1.15 3.5 83 105
4 × 25 7/2. 7/2.14 0.9 1.8 23.0 1160 0.727 3.5 105 125
4 × 35 7/2. 7/2.52 0.9 1.8 25 1554 0.524 3.5 125 155
4 × 50 10/2. 10/2.52 1.0 1.8 23 2148 0.387 3.5 160 185
4 × 70 14/2 だった52 1.1 1.8 27 2928 0.268 3.5 200 225
4 × 95 19/2 だった52 1.1 1.9 31 3854 0.193 3.5 245 270
4 × 120 24時間 24時間52 1.2 2.0 33 4925 0.153 3.5 285 310
4 × 150 半分の30です52 1.4 2.2 38 6238 0.124 3.5 325 345
4 × 185 37/2 だった52 1.6 2.3 42 7562 0.0991 3.5 375 390
4 × 240 48/2 だった52 1.7 2.5 47 9836 0.0754 3.5 440 450
4 × 300 61/2 だった52 1.8 2.6 52 12550 0.0601 3.5 505 515
4 × 400 61/2 だった97 2.0 3.1 66 15929 0.0470 3.5 570 575
5 × 4 半分のもの25 0.7 1.8 14.5 349 4.61 3.5 34 45
5 × 6 半分のもの76 0.7 1.8 15.8 460 3.08 3.5 43 57
5×10 7/1.38 0.7 1.8 19.0 699 1.83 3.5 60 77
5 × 16 7/1.78 0.7 1.8 22.0 1013 1.15 3.5 83 105
5 × 25 7/2. 7/2.14 0.9 1.8 25.0 1566 0.727 3.5 105 125
5 × 35 7/2. 7/2.52 0.9 1.9 28.0 2083 0.524 3.5 125 155
5×50 10/2. 10/2.52 1.0 2.0 31.0 2921 0.387 3.5 160 185
5×70 14/2 だった52 1.1 2.1 36.0 3974 0.268 3.5 200 225
5×95 19/2 だった52 1.1 2.2 39.0 5297 0.193 3.5 245 270
5 × 120 24時間 24時間52 1.2 2.4 44.0 6638 0.153 3.5 285 310
5 × 150 半分の30です52 1.4 2.5 49.0 8290 0.124 3.5 325 345
5 × 185 37/2 だった52 1.6 2.7 55.0 10215 0.0991 3.5 375 390
5 × 240 48/2 だった52 1.7 3.0 64.0 13130 0.0754 3.5 440 450
5 × 300 61/2 だった52 1.8 3.2 70.0 16670 0.0601 3.5 505 515
3 × 4 + 1 × 25 そして,これは,38 0.7 1.8 13 236 4.61 3.5 34 45
3 × 6 + 1 × 4 そして,これは,25 0.7 1.8 14 316 3.08 3.5 43 57
3 × 10 + 1 × 6 7/1.38+1/2 とすると8 0.7 1.8 17 461 1.83 3.5 60 77
3 × 16 + 1 × 10 7/1.78+7/1.38 0.7 1.8 19 679 1.15 3.5 83 105
3 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.8 22 1065 0.727 3.5 105 125
3 × 35 + 1 × 16 7/2.52+7/1.78 0.9 1.8 24 1360 0.524 3.5 125 155
3 × 50 + 1 × 25 10/2.52+7/2. これは14 1.0 1.8 25 1901 0.387 3.5 160 185
3 × 70+ 1 × 35 14/2.52+7/2.52 1.1 1.9 28 2585 0.268 3.5 200 225
3 × 95+ 1 × 50 半分の10です.52 1.1 2.0 32 3518 0.193 3.5 245 270
3 × 120+ 1 × 70 24/2 52+14/2 について52 1.2 2.1 35 4443 0.153 3.5 285 310
3 × 150+ 1 × 70 30/2.52 + 14/252 1.4 2.2 40 5326 0.124 3.5 325 345
3 × 185+ 1 × 95 37/2.52+19/2.52 1.6 2.4 43 6682 0.0991 3.5 375 390
3 × 240+ 1 × 120 48/2.52+24/2. これは52 1.7 2.5 48 8501 0.0754 3.5 440 450
3 × 300 + 1 × 150 半分の3分の3です.52 1.8 2.7 54 11155 0.0601 3.5 505 515
3 × 4 + 2 × 25 そして,これは,38 0.7 1.8 13.9 309 4.61 3.5 34 45
3 × 6 + 2 × 4 そして,これは,25 0.7 1.8 15.3 413 3.08 3.5 43 57
3 × 10 + 2 × 6 7/1.38+1/2 とすると8 0.7 1.8 17.7 603 1.83 3.5 60 77
3 × 16 + 2 × 10 7/1.78+7/1.38 0.7 1.8 20.7 888 1.15 3.5 83 105
3 × 25 + 2 × 16 7/2.14+7/1.78 0.9 1.8 24.0 1342 0.727 3.5 105 125
3 × 35 + 2 × 16 7/2.52+7/1.78 0.9 1.8 25.7 1647 0.524 3.5 125 155
3 × 50 + 2 × 25 10/2.52+7/2. これは14 1.0 1.9 28.8 2386 0.387 3.5 160 185
3 × 70+ 2 × 35 14/2.52+7/2.52 1.1 2.0 32.4 3201 0.268 3.5 200 225
3 × 95 + 2 × 50 半分の10です.52 1.1 2.1 35.6 4269 0.193 3.5 245 270
3 × 120+ 2 × 70 24/2 52+14/2 について52 1.2 2.3 41.1 5437 0.153 3.5 285 310
3 × 150+ 2 × 70 30/2.52 + 14/252 1.4 2.4 43.6 6519 0.124 3.5 325 345
3 × 185+ 2 × 95 37/2.52+19/2.52 1.6 2.5 49.1 8101 0.0991 3.5 375 390
3 × 240 + 2 × 120 48/2.52+24/2. これは52 1.7 2.7 54.2 10340 0.0754 3.5 440 450
3 × 300 + 2 × 150 半分の3分の3です.52 1.8 2.8 55.6 12810 0.0601 3.5 505 515
4 × 10+ 1 × 6 7/1.38+1/2 とすると8 0.7 1.8 18.3 649 1.83 3.5 60 77
4 × 16+ 1 × 10 7/1.78+7/1.38 0.7 1.8 21.1 965 1.15 3.5 83 105
4 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.8 24ほら5 1456 0.727 3.5 105 125
4 × 35 + 1 × 16 7/2.52+7/1.78 0.9 1.8 26.9 1863 0.524 3.5 125 155
4 × 50 + 1 × 25 10/2.52+7/2. これは14 1.0 1.9 28.8 2633 0.387 3.5 160 185
4 × 70+ 1 × 35 14/2.52+7/2.52 1.1 2.0 32.4 3565 0.268 3.5 200 225
4 × 95+ 1 × 50 半分の10です.52 1.1 2.1 35.6 4735 0.193 3.5 245 270
4 × 120+ 1 × 70 24/2 52+14/2 について52 1.2 2.3 41.1 5977 0.153 3.5 285 310
4 × 150+ 1 × 70 30/2.52 + 14/252 1.4 2.4 43.6 7276 0.124 3.5 325 345
4 × 185+ 1 × 95 37/2.52+19/2.52 1.6 2.5 49.1 9055 0.0991 3.5 375 390
4 × 240+ 1 × 120 48/2.52+24/2. これは52 1.7 2.7 54.2 11567 0.0754 3.5 440 450
4 × 300 + 1 × 150 半分の3分の3です.52 1.8 3.1 66.3 14321 0.0601 3.5 505 515
