| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/IEC/KEMA/VDE |

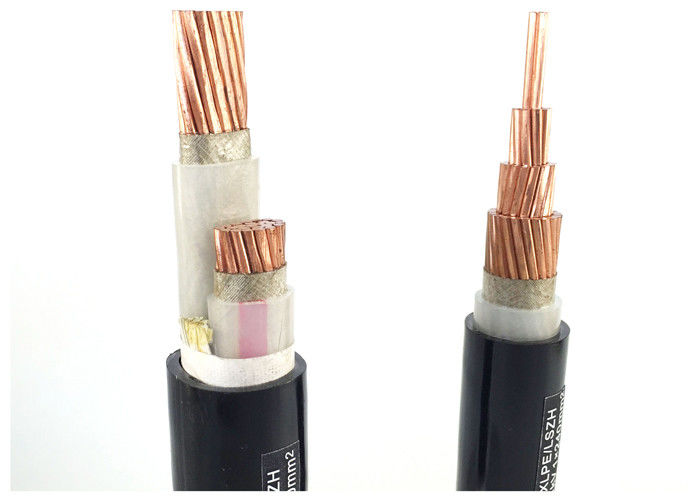

送電線 XLPE LT 電力ケーブル 95 Sq MM 断面積
用途: XLPE絶縁ケーブルは、定格電圧0.6/1KVの配電線および送電線として使用されます。

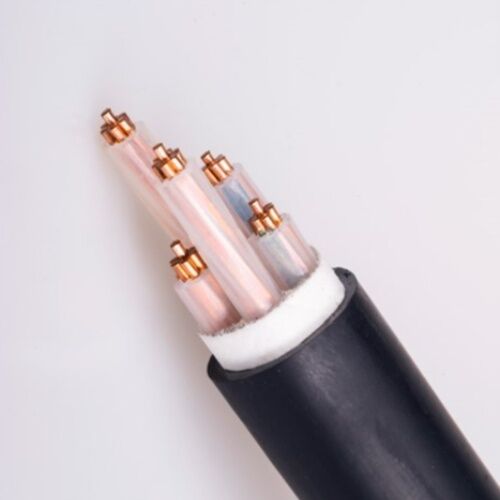

構造:
| 導体 | IEC 60228、クラス2に準拠した銅導体 |
| 円形または異形導体 | |
| フレキシブル導体（クラス5）オプション。 | |
| 絶縁 | 90℃定格のXLPE（架橋ポリエチレン）、多くの色を選択可能 |
| 金属シールドオプション | 銅テープまたは銅線編組オプション |
| シース | IEC 60502に準拠したPVCまたはFR-PVCタイプST2、黒または赤またはカスタマイズ |
注文に関するアドバイス
定格電圧
適用規格：IEC/BS/UL/GB
心線の数
導体のサイズと構造
絶縁の種類
装甲または非装甲。装甲の場合、装甲の種類と材料
シースの要件
ケーブルの長さと梱包の要件
その他の要件
技術データ： 定格電圧：0.6/1kV 低電圧
最大導体温度：通常（90℃）、非常時（130℃）または短絡時5秒以下（250℃）の条件。
最低周囲温度0℃、設置後、ケーブルが固定されている場合のみ
最小曲げ半径：装甲なしの単心の場合、ケーブル外径の20倍
装甲なしの多心の場合、ケーブル外径の15倍
装甲付きの単心の場合、ケーブル外径の15倍
装甲付きの多心の場合、ケーブル外径の12倍
規格：国際規格：IEC 60502、IEC 60228、（FRタイプのみIEC 60332-3）
中国規格：GB/T 12706、（FRタイプのみGB/T 18380-3）
BS、DIN、VDE、ICEAなどのその他の規格はご要望に応じて
設置
1. 設置温度は20℃を超えないようにしてください。周囲温度が0℃を下回る場合は、ケーブルを予熱する必要があります。
2. ケーブルの曲げ半径は8倍以上にする必要があります。
3. 設置後、ケーブルは15分間3.5kv DCの電圧試験に耐える必要があります。
技術パラメータ:
| 公称導体断面積 | 絶縁厚さ | シース厚さ | 概算外径 | 概算重量 | 導体の最大DC抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | mm | mm | (mm) | kg/km | Ω /km | kV/5分 | 空中（A） | 土中（A） |
| 1 × 95 | 1.1 | 1.5 | 16.0 | 1040 | 0.193 | 3.5 | 285 | 320 |
| 2 × 95 | 1.1 | 1.8 | 24.0 | 2475 | 0.193 | 3.5 | 245 | 270 |
| 3 × 95 | 1.1 | 1.9 | 30.0 | 3020 | 0.193 | 3.5 | 245 | 270 |
| 4 × 95 | 1.1 | 1.9 | 31 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 5× 95 | 1.1 | 2.2 | 39.0 | 5297 | 0.193 | 3.5 | 245 | 270 |
| 3 × 95+ 1 × 50 | 1.1 | 2.0 | 32 | 3518 | 0.193 | 3.5 | 245 | 270 |
| 4 × 95+ 1 × 50 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
梱包と発送： 当社は、購入注文ごとに最も厳しい納期に対応できます。ケーブルの納期の遅れは、プロジェクト全体の遅延とコスト超過につながる可能性があるため、常に納期厳守を最優先事項としています。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブルの端は、BOPP粘着テープと非吸湿性のシーリングキャップで密閉され、ケーブルの端を湿気から保護します。必要なマーキングは、顧客の要求に応じて、ドラムの外面に耐候性のある材料で印刷されます。
アフターサービス
当社、上海申華ケーブルグループは、ケーブルとワイヤの研究開発と製造を専門としています。当社は、ISO9001:2008国際品質システム認証（ZDHY）に合格しており、企業の管理の全プロセスをカバーしています。製品が国際規格に適合するように、包括的な品質管理システムが導入されています。当社の理念は、一流企業、高級製品、優れたサービス、有名なブランドを確立することです。「常に信頼できる製品をユーザーに提供することに専念し、品質保証を遵守する」ことは、品質に対する当社のコミットメントです。当社の製品は、中国人民保険会社（PICC）によって保険がかけられています。さらに、以下のように具体的な保証を提供しています。
1．当社は、契約に規定されている保証期間の要件を遵守することを保証します。
2. 当社は、この仕様に基づいて製造し、商品は新品で未使用であり、最新または現在のモデルであることを保証します。当社が選ばれた場合、当社は契約の要件に厳密に従って商品を提供します。
3. 保証は、商品、または該当する場合はその一部が最終目的地に納入され、受け入れられてから12か月間、または原産国の港または積み込み場所からの出荷日から18か月間有効です。いずれかの期間が先に終了します。
4. 保証期間中、購入者は商品の品質に問題がある場合、書面または代理人を通じて直接メーカーに申し立てることができます。メーカーは、合理的な時間内に修理または交換を行い、これに関連するすべての費用を負担します。
上海申華ケーブル（グループ）有限公司
