Xlpe ケーブルを絶縁
>
|
| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/IEC/KEMA/VDE |

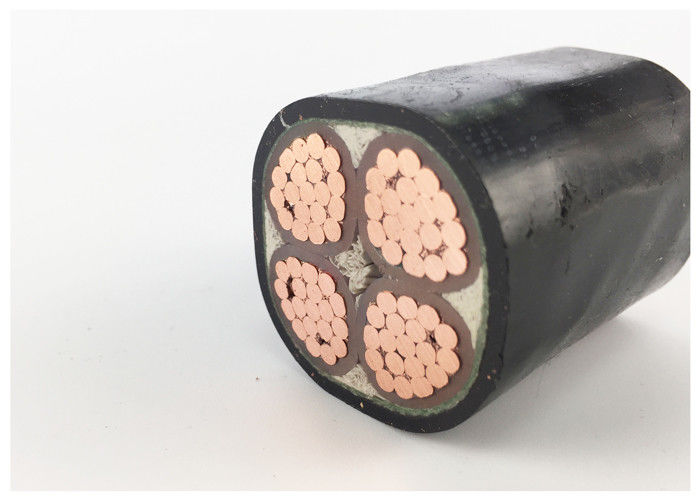

装甲/非装甲マルチコア電源ケーブル 300 平方 mm 断面積 YJVR YJV
アプリケーション: XLPE 絶縁ケーブルは、定格電圧 0.6/1KV の配電線および伝送線として使用されます。
工事:
| 導体 | IEC 60228、クラス 2 に準拠した銅導体 |
| 円形または形状の導体 | |
| フレキシブル導体(クラス5)はオプションです。 | |
| 絶縁 | XLPE (架橋ポリエチレン) 定格 90℃、多色オプション |
| メタリックスクリーンはオプション | 銅テープまたは銅線編組はオプション |
| シース | PVC または FR-PVC タイプ ST2、IEC 60502 準拠、黒または赤、またはカスタマイズ |
技術データ:定格電圧:0.6/1kV 低電圧
最大導体温度: 通常 (90℃)、緊急時 (130℃)、または 5 秒以内の短絡 (250℃) 条件下。
分。周囲温度0 OC、取り付け後、ケーブルが固定位置にある場合のみ
分。曲げ半径: 20 x ケーブル外径 (外装なしの単芯の場合)
15 x ケーブル外径（外装なしのマルチコア用）
15 x ケーブル外径（外装付きシングルコア用）
12 x ケーブル外径（外装付きマルチコア用）
規格:国際規格：IEC 60502、IEC 60228、（FRタイプのみIEC 60332-3）
中国：GB/T 12706、(FRタイプのみGB/T 18380-3)
リクエストに応じて、BS、DIN、VDE、ICEA などのその他の規格も対応可能
インストール
1. 設置温度は20℃を超えてはなりません。周囲温度が0℃より低い場合は、ケーブルを予熱する必要があります。
2. ケーブルの曲げ半径は 8 倍以上にしてください。
3. 取り付け後、ケーブルを 15 分間スタンド電圧テストする必要があります。 3.5kv DC
技術パラメータ:
| ノム。導体断面図 | 断熱材の厚さ | シースの厚さ | 約外径 | おおよその重量 | 最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | mm | mm | (mm) | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) |
| 1×300 | 1.8 | 1.8 | 27.0 | 3042 | 0.0601 | 3.5 | 620 | 610 |
| 3×300 | 1.8 | 2.6 | 51.0 | 9465 | 0.0601 | 3.5 | 505 | 515 |
| 4×300 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 5×300 | 1.8 | 3.2 | 70.0 | 16670 | 0.0601 | 3.5 | 505 | 515 |
| 3×300+1×150 | 1.8 | 2.7 | 54 | 11155 | 0.0601 | 3.5 | 505 | 515 |
| 4×300+1×150 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
注文に関するアドバイス
定格電圧
適用規格：IEC/BS/UL/GB
コア数
導体のサイズと構造
断熱材の種類
装甲か非装甲か。防具の場合は防具の種類と素材
シースの要件
ケーブルの長さと梱包要件
その他の要件
梱包と発送：ご注文ごとに、最も厳しい納期スケジュールに対応することができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
アフターサービス
私たち上海盛華ケーブルグループは、ケーブルとワイヤーの研究開発と製造を専門としています。当社は企業の管理プロセス全体をカバーする ISO9001:2008 国際品質システム認証 (ZDHY) を取得しました。製品が国際基準を満たしていることを保証するために、包括的な品質管理システムが導入されています。当社の理念は、トップクラスの企業、高級製品、優れたサービス、有名なブランドを確立することです。 「品質保証を遵守し、常にユーザーに信頼される製品を提供する」ことが私たちの品質へのこだわりです。当社の製品はPICC (中国人民保険会社) によって保険がかけられています。さらに、以下のような具体的な保証を提供します。
1. 当社は、契約書に定められた保証期間を遵守することを保証します。
2. 当社はこの仕様に基づいて製造され、商品は新品、未使用、最新または現行モデルとなります。当社が選ばれたら、契約の要件に従って厳密に商品を供給します。
3. 保証は、商品またはその一部の到着後 12 か月間有効です。
場合によっては、最終目的地に配達され、受け入れられている
SCC に記載されている期間、または港からの出荷日から 18 か月間、または
原産国の積み込み場所、いずれか早く終了する期間。
4. 保証期間中、商品の品質に問題がある場合、購入者は書面または代理店によってメーカーに直接申告することができます。メーカーは合理的な期間内に修理または交換を行い、これに関連するすべての費用を負担します。
