Xlpe ケーブルを絶縁
>
|
| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/CCC/KEMA |

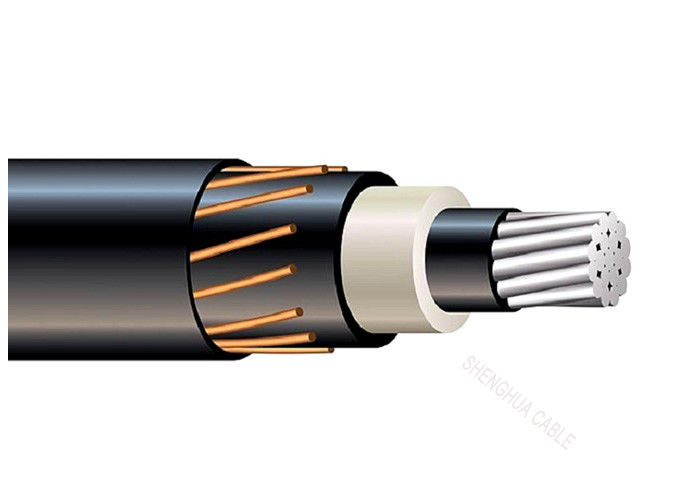

MV 電源ケーブル 26/35kV CU/XLPE/CWS/PVC 銅線スクリーンシングルコアまたは 3 コア付き
アプリケーション: XLPE 絶縁ケーブルは、定格電圧 26/35kV の配電線および送電線として使用されます。
工事:
| 導体 | IEC 60228、クラス 2 に準拠した銅導体 |
| 円形または形状の導体 | |
| フレキシブル導体(クラス5)はオプションです。 | |
| 絶縁 | XLPE (架橋ポリエチレン) 定格 90℃、多くの色オプション |
| メタリックスクリーンはオプション | 銅テープまたは銅線編組はオプション |
| シース | PVC または FR-PVC タイプ ST2、IEC 60502 準拠、黒または赤、またはカスタマイズ |
注文に関するアドバイス
定格電圧
適用規格：IEC/BS/UL/GB
コア数
導体のサイズと構造
断熱材の種類
装甲か非装甲か。防具の場合は防具の種類と素材
シースの要件
ケーブルの長さと梱包要件
その他の要件
技術データ:定格電圧:26/35kV高圧
最大導体温度: 通常 (90℃)、緊急時 (130℃)、または 5 秒以内の短絡 (250℃) 条件下。
分。周囲温度0 OC、取り付け後、ケーブルが固定位置にある場合のみ
分。曲げ半径: 20 x ケーブル外径 (外装なしの単芯の場合)
15 x ケーブル外径（外装なしのマルチコア用）
15 x ケーブル外径（外装付きシングルコア用）
12 x ケーブル外径（外装付きマルチコア用）
規格:国際規格：IEC 60502-2、IEC 60228、（FRタイプのみIEC 60332-3）
中国：GB/T 12706、(FRタイプのみGB/T 18380-3)
リクエストに応じて、BS、DIN、VDE、ICEA などのその他の規格も対応可能
技術パラメータ:
| ノム。導体断面図 | 素線数/直径指揮者の | 断熱材の厚さ | シースの厚さ | 約外径 |
約 重さ |
最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | 個/mm | mm | mm | mm | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) |
| 1×50 | 10/2.52 | 10.5 | 2.2 | 39.0 | 1758年 | 0.387 | 91 | 220 | 215 |
| 1×70 | 14/2.52 | 10.5 | 2.4 | 41.0 | 2038年 | 0.268 | 91 | 270 | 265 |
| 1×95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 91 | 330 | 315 |
| 1×120 | 24/2.52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 91 | 375 | 360 |
| 1×150 | 30/2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 91 | 425 | 400 |
| 1×185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 91 | 485 | 455 |
| 1×240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 91 | 560 | 525 |
| 1×300 | 61/2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 91 | 650 | 595 |
| 1×400 | 61/2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 91 | 760 | 680 |
| 1×500 | 61/3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 91 | 875 | 775 |
| 1×630 | 61/3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 91 | 1000 | 875 |
| 1×800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 91 | 1130 | 970 |
| 1×1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 91 | 1250 | 1060 |
| 3×50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 91 | 185 | 200 |
| 3×70 | 14/2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 91 | 230 | 250 |
| 3×95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 91 | 280 | 300 |
| 3×120 | 24/2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 91 | 310 | 330 |
| 3×150 | 30/2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 91 | 360 | 380 |
| 3×185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 91 | 400 | 425 |
| 3×240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 91 | 470 | 490 |
| 3×300 | 61/2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 91 | 540 | 555 |
| 3×400 | 61/2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 91 | 610 | 625 |
梱包と発送：ご注文ごとに、最も厳しい納期スケジュールに対応することができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
アフターサービスへの取り組み: 上海盛華電線（グループ）は「最高の企業を目指し、最高の製品を生産し、最高のサービスを提供し、最高のブランドを確立する」という盛華の理念を掲げ、品質第一の方針を主張し、商品の高品質と欠陥ゼロの達成に努めています。したがって、すべての顧客は Shenghua Cable の優れた品質と完璧なサービスから十分な恩恵を受けることができます。一方、私たちは「最善を尽くし、相互に利益を得る」という盛華の精神を遵守し、すべてのクライアントと長期的で安定した関係を構築したいと考えています。これにより、当社は以下のことを保証します。
1. お客様は神様です。私たちはすべてのクライアント、すべての協力を心から大切にします。
2. 無料の事前販売サービス。それぞれのお客様に最適なご提案をさせていただきます。
3.良い販売サービス。関連する製品の操作、メンテナンスのヒント、設置の試運転を無料で提供します。
お客様と協力関係を築く際の技術アドバイザリーサービス。
4. 思いやりのあるアフターサービス。当社の製品はPICC (中国人民保険会社) によって保証されています。私達はします
インストール後12ヶ月以内は無料でメンテナンスとデバッグを提供します（誤った使用を除く）。
5. 上海では24時間以内、他の地区では72時間以内に問題を解決することを保証します。
6. 24時間ホットライン電話サービス。専門家があなたの質問にタイムリーに回答します。
私たちは常に「品質は生命線、サービスは自由放任」であると強く信じています。これにより、私たちはより緊密になります。
上海盛華ケーブル（グループ）有限公司
よくある質問
Q: 見積もりが返ってくるまでにどれくらい時間がかかりますか?
A: ほとんどの見積もりは 24 時間以内に返信されますが、特殊な工事の場合はさらに日数がかかる場合があります。
Q: 製品にはどのような保証が付いていますか?
A: SHAN ケーブルは、すべての製品、ワイヤー ケーブルなどに欠陥がないことを保証します。双方が合意した品質を満たさない製品は返品させていただきます。具体的な用語は次のとおりです。
1. 当社は、契約書に指定された保証期間の要件を遵守し、自社配電ネットワークのケーブルおよびワイヤの調達のための注文書に基づいて供給される商品を遵守することを保証します。
2. 当社はこの仕様に基づいて製造され、商品は新品、未使用、最新または現行モデルとなります。当社が選ばれたら、契約の要件に従って厳密に商品を供給します。
3. 保証は、商品または場合によってはその一部が SCC に示された最終目的地に配送されて受領されてから 12 か月間、または原産国の港または積地からの出荷日から 18 か月間、いずれか早く終了する期間有効です。
4. 保証期間中、商品の品質に問題がある場合、購入者は書面または代理店によってメーカーに直接申告することができます。メーカーは合理的な期間内に修理または交換を行い、これに関連するすべての費用を負担します。
Q: ワイヤーやケーブル以外の製品も販売していますか?
A: ワイヤーとケーブルは当社の得意分野ですが、ほんの数例を挙げると、コネクタ、ケーブル アセンブリ、ケーブル ツールも販売しています。当社の製品は、世界中の多くの市場にサービスを提供しています。
