| コンダクター: | アルミニウム | 絶縁材: | ポリ塩化ビニール |
|---|---|---|---|
| 適用: | 頭上式の送電線 | 評価される電圧: | 0.6/1 KV |
| 中心NO: | 4 | コード: | ABC-AAC |
| 電圧: | 0.6/1KV |
| コンダクター: | 補強されるアルミニウム コンダクターの鋼鉄 | 絶縁材: | XLPEかポリ塩化ビニールのHDPE |
|---|---|---|---|
| 適用: | 頭上式の送電線 | 評価される電圧: | 0.6/1 KV |

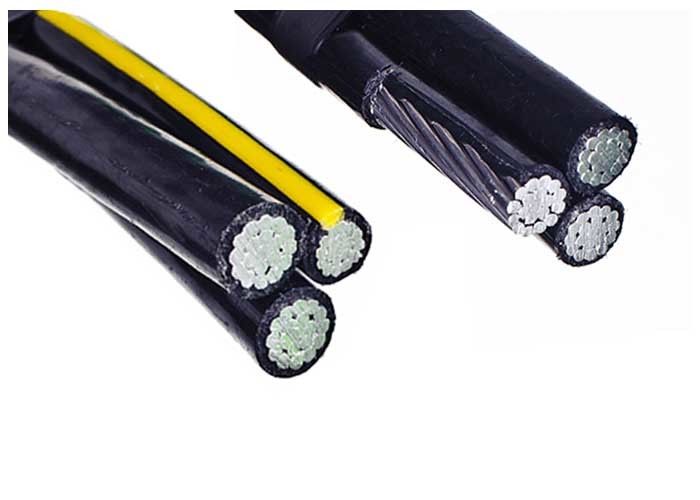

ポリ塩化ビニールによって絶縁されるアンテナによって束ねられるケーブル、Triplexサービス ドロップ・ケーブル
1.適用
空気の束ケーブルは基本的に送電線と頭上式のコンダクター間の妥協の構造です。ABCケーブルは地下ネットワークの費用が高い区域で特に使用されます。束は公共の照明のための1-2の付加的なコンダクターを含み、組を制御できます。
2.構造
a) 段階-段階のコンダクターは座礁したH68状態のアルミニウム コンダクターおよび密集させた回状です。
段階、中立コンダクターは絶縁材としてポリ塩化ビニールと突き出ます。
3. 標準
TRIPLEXサービスDROP-ALUMINUMコンダクター
ASTM B-231、B-232およびB-399、ICEA S -76-474
| 記号名 | 段階のコンダクター | 裸の自然 | 重量 | Ampacity | ||||||
| サイズ及びいいえの | 絶縁材 | わずかなDiamerer | サイズ及びいいえの | 評価されるStength | XLPE | アルミニウム | 合計 | |||
| ワイヤー | 厚さ | 裸 | OD | |||||||
| mm | mm | mm | ワイヤー | kg | kg/km | kg/km | kg/km | A | ||
| Cerapus | 4/0-19 | 1.52 | 13.4 | 16.459 | 2/0-6/1 | 2404 | 192 | 787 | 1069 | 372 |
| Nepatus | 4/0-19 | 2.03 | 13.4 | 17.475 | 2/0-6/1 | 2404 | 246 | 787 | 1121 | 372 |
| かみそり | 4/0-7 | 1.52 | 13.3 | 16.307 | 4/0-6/1 | 3788 | 191 | 897 | 1226 | 372 |
| Zuzara | 4/0-19 | 1.52 | 13.4 | 16.459 | 4/0-6/1 | 3788 | 192 | 897 | 1229 | 372 |
| Alima | 4/0-19 | 2.03 | 13.4 | 17.475 | 4/0-6/1 | 3788 | 246 | 897 | 1281 | 372 |
| Callista | 266.8-19 | 2.03 | 15.1 | 19.126 | 3/0-6/1 | 3003 | 280 | 994 | 1384 | 410 |
| Dosinia | 266.8-19 | 2.03 | 15.1 | 19.126 | 268.8-18/1 | 3121 | 280 | 1133 | 1472 | 410 |
| Cowry | 336.4-19 | 2.03 | 16.9 | 20.980 | 4/0-6/1 | 3788 | 320 | 1253 | 1713 | 506 |
| カサガイ | 336.4-19 | 2.03 | 16.9 | 20.980 | 336.4-18/1 | 3937 | 320 | 1429 | 1823 | 506 |
