| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | TS 11654 AER |

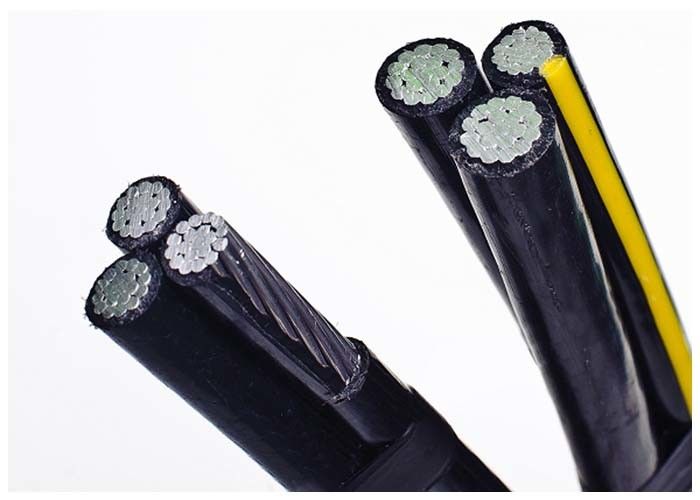

説明:3 相導体 + 1 メッセンジャー導体 + 1 街路照明導体
架空配電線用に設計された架空バンドル ケーブルには、AAAC 製の絶縁中性メッセンジャーがあり、その上に絶縁アルミニウム相導体が螺旋状に巻かれています。ケーブルの定格は 0.6/1(1.2)kV で、IEC60502 に準拠しています。
工事
a) 相 - 相導体は、H68 条件のアルミニウム導体と圧縮された円形撚り線でなければなりません。
b) ニュートラルまたはメッセンジャー - 中性線またはメッセンジャー導体は、アルミニウム合金導体および圧縮円形より線のものとする。 c) 街路照明 - 街路照明の導体は、H68 条件のアルミニウム導体および圧縮円形より線のものとする。
相、中性線は絶縁体としてポリエチレン(PE)を押し出し成形されます。
標準 TS 11654
AER
| 絶縁電線 | ポーター | 完成したケーブル | |||||||||||||
| の数 | 幹線配電線 | Str.点灯 | |||||||||||||
| コンダクタークロス | 番号 | の数 | の直径 | 抵抗 | 現在 | 番号 | 現在 | の直径 | 分。引張 | 抵抗 | 約 | 近似 | |||
| セクション | ＆クロス- | ワイヤー | ワイヤー | 20℃で | 運ぶ | ＆クロス- | 運ぶ | ニュートラル/メス | 強さ | 20℃で | 平均 | 重さ | |||
| セクション | 容量 | セクション | 容量 | センジャーワイヤー | リミット | 直径 | |||||||||
| 30℃ | 30℃ | ||||||||||||||
| mm² | mm² | PCS | mm | オーム/キロ | あ | mm² | あ | mm | kN | オーム/キロ | mm | kg/km | |||
| 1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 75 | - | - | 5.9 | 7.4 | 1.380 | 15 | 140 | |||
| 1x25+35 | 1x25 | 7 | 5.9 | 1.20 | 100 | - | - | 6.9 | 10.3 | 0.986 | 17 | 200 | |||
| 1x35+50 | 1x35 | 7 | 6.9 | 0.868 | 125 | - | - | 8.1 | 14.2 | 0.720 | 20 | 275 | |||
| 3x16+25 | 3x16 | 7 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 22 | 275 | |||
| 3x25+35 | 3x25 | 7 | 5.9 | 1.20 | 90 | - | - | 6.9 | 10.3 | 0.986 | 26 | 400 | |||
| 3x35+50 | 3x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 30 | 575 | |||
| 3x50+70 | 3x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 35 | 750 | |||
| 3x70+95 | 3x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 41 | 1050 | |||
| 3x120+95 | 3x120 | 19 | 12.8 | 0.253 | 250 | - | - | 11.4 | 27.9 | 0.363 | 47 | 1550 | |||
| 4x16+25 | 4x16 | 1 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 24 | 375 | |||
| 4x25+35 | 4x25 | 7 | 5.9 | 0.868 | 90 | - | - | 6.9 | 10.3 | 0.986 | 28 | 550 | |||
| 4x35+50 | 4x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 32 | 750 | |||
| 4x50+70 | 4x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 38 | 1000 | |||
| 4x70+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 45 | 1350 | |||
| 1x16+25 | - | - | - | - | - | 1x16 | 75 | 5.9 | 7.4 | 1.380 | 14 | 140 | |||
| 1x16+1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 70 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 15 | 225 | |||
| 3x16+1x16+25 | 3x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 22 | 350 | |||
| 3x25+1x16+35 | 3x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 26 | 475 | |||
| 3x35+1x16+35 | 3x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 30 | 625 | |||
| 3x50+1x16+70 | 3x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 35 | 800 | |||
| 3x70+1x16+95 | 3x70 | 7 | 9.6 | 0.443 | 150 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 41 | 1100 | |||
| 4x16+1x16+25 | 4x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 25 | 450 | |||
| 4x25+1x16+35 | 4x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 30 | 610 | |||
| 4x35+1x16+50 | 4x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 34 | 800 | |||
| 4x50+1x16+70 | 4x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 40 | 1060 | |||
| 4x70+1x16+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 47 | 1420 | |||
